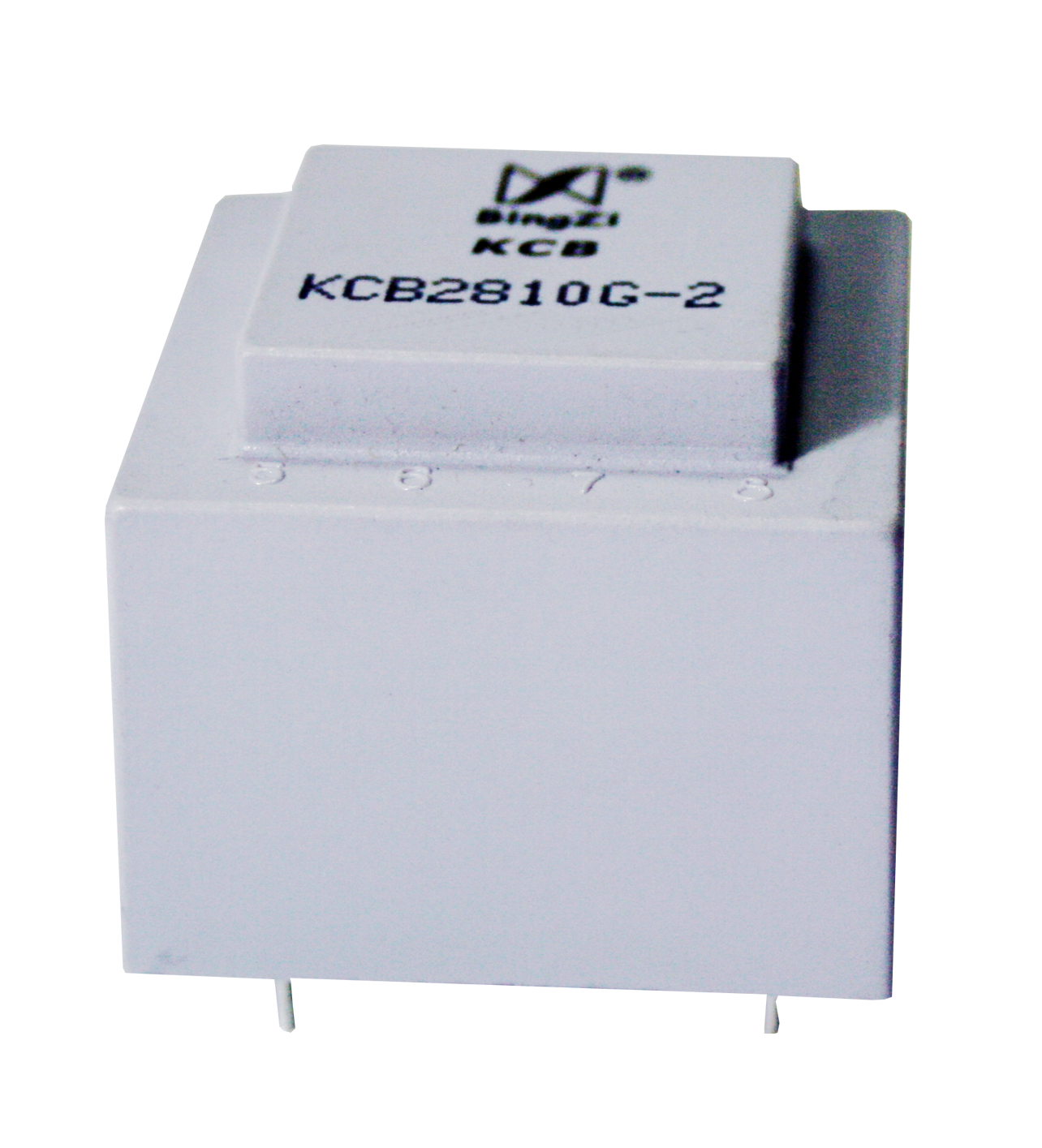

KCB-G系列高耐压可控硅触发变压器
KCB-G系列高耐压可控硅触发变压器
1.全封闭印刷线路板直接焊接安装;
2.机械和环境隔离能力强,结构紧凑、坚固、抗振、防潮、阻燃;
3.各绕组间的抗电强度高;
4.可自行构成所需变比以适应触发要求;
5.能与所有容量的可控硅配套;
6.可作为普通脉冲变压器使用。
KCB-G系列标准产品通用技术参数:

一、特点:

    1.全封闭印刷线路板直接焊接安装

    2.机械和环境隔离能力强,结构紧凑、坚固、抗振、防潮、阻燃

    3.各绕组间的抗电强度高

    4.可自行构成所需变比以适应触发要求

    5.能与所有容量的可控硅配套

    6.可作为普通脉冲变压器使用。



   二、应用:

    本触发变压器与可控硅配套使用,通常接在可控硅设备中控制触发单元与可控硅控制极之间,一方面传递触发脉冲,另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于:

    1.调压、调速设备                  5.整流设备

    2.电焊机                        6.逆变变频设备

    3.电梯                         7.自控装置

    4.中频电源                       8.其它可控硅装置



    典型应用电路如下:





说明:1R1D1主要起续流作用。D1一般可选1N4007R1可选1kΩ2kΩ

      2D2D3R2主要起整形作用。D2,D3可选1N4007R2可选几十~几百欧姆。



三、各型号典型特性对照表:

序号

型号

变比

测试频率

∫udt

(μVs)

耐压

(kV)

外形尺寸

重量

(g)

页码

1

KCB1607G-1

1:1

100Hz

1200

5

20×18×18.5

15

163

2

KCB1607G-2

2:1

100Hz

1800

5

20×18×18.5

15

163

3

KCB1607G-3

3:1

100Hz

2880

5

20×18×18.5

15

163

4

KCB1908G-1

1:1

100Hz

1600

6

21.6×21×18.5

20

163

5

KCB1908G-2

2:1

100Hz

2250

6

21.6×21×18.5

20

163

6

KCB1908G-3

3:1

100Hz

3600

6

21.6×21×18.5

20

163

7

KCB2410G-1

1:1

100Hz

3200

8

27×23.6×22

100

163

8

KCB2410G-2

2:1

100Hz

6000

8

27×23.6×22

100

163

9

KCB2410G-3

3:1

100Hz

9600

8

27×23.6×22

100

163

10

KCB2810G-1

1:1

3kHz

1000

15

31×31×25.6

70

164

11

KCB2810G-2

2:1

10kHz

1080

15

31×31×25.6

70

164

12

KCB2810G-3

3:1

7kHz

1200

15

31×31×25.6

70

164

13

KCB4916G-1

1:1

1kHz

2000

20

73.7×53.8×31

300

164

14

KCB4916G-2

2:1

3kHz

3000

20

73.7×53.8×31

300

164

15

KCB4916G-3

3:1

3kHz

3600

20

73.7×53.8×31

300

164



四、使用指南:

1. 首先根据系统的工作电压V0(有效值)来确定所需的抗电强度VP.可按表1推荐选择:

1:


工作电压V0

220V

380V

500V

800V

1100V

1400V

2000V

3000V

抗电强度Vp

1.9kV

3.1kV

4.5kV

6kV

8.3kV

10kV

15kV

20kV


2. 据客户不同的需求,我们新近推出了高耐压的触发变压器,


结构

耐压

KCB4916G

20kV

KCB2810G

15kV

KCB2410G

8kV

KCB1908G

6kV

KCB1607G

5kV

HMB6090

95kV

五、触发脉冲类型:

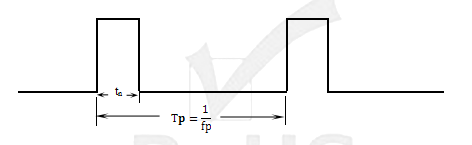

单脉冲:

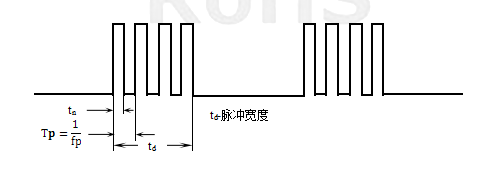

 ⑵ 脉冲串



 六、外形图、安装尺寸、线圈图及详细技术参数:

    说明:

    1. 下述各表中所给出的参数是在室温下测得的典型值。

    2. 各参数的意义:

    u-变压比=

    Vp-各绕组之间施加的抗电强度试验电压之有效值,持续时间60s

    fp-测试脉冲频率(Tp为周期)100HZ表示单脉冲,其余表示脉冲串,脉冲串等效宽度设为td=2ms

    ∫udt-额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)

    V1-输入脉冲幅度(初级脉冲电压)

    tn-在相应的V1fp下变压器的额定传输脉宽。

    V2-输出脉冲幅度(次级脉冲电压)

    RL-可控硅控制极等效电阻。
