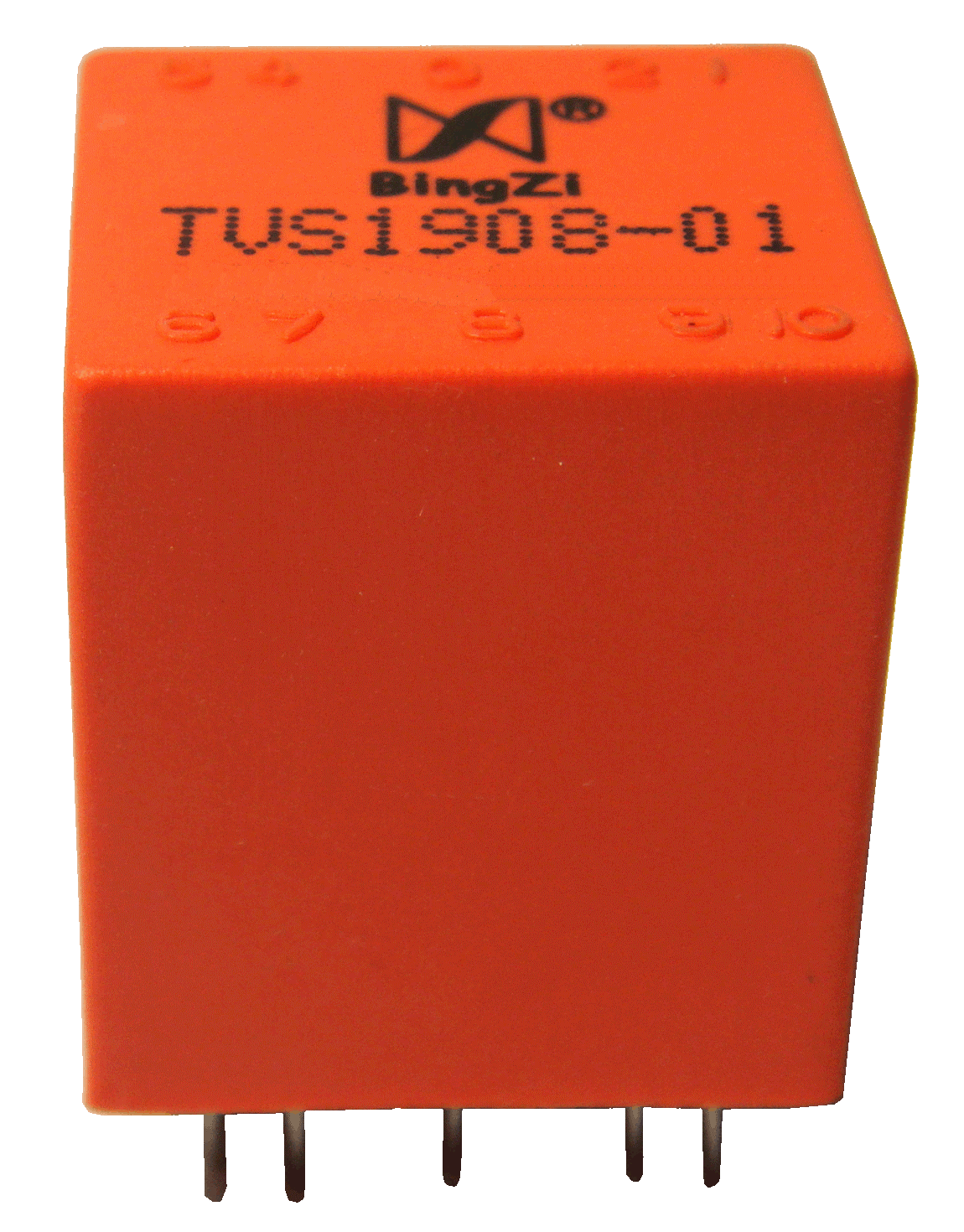

一、特点：

    1．该互感器是电子式电流型电压互感器，内置运算放大器，测量精度高；

    2．全封闭，机械和耐环境性能好，使用安全、可靠；

    3．外形美观，小巧轻便，印刷线路板直接焊接安装。

    二、使用环境条件：

    1．环境温度：-55℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~10kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频2kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级

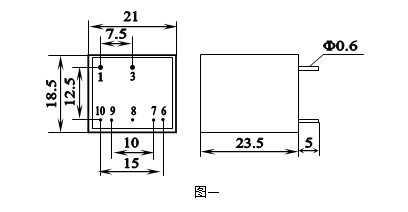

    六、外形图、安装尺寸(见图一)，引出脚功能(见下表)：

七、规格型号和性能参数见下表：

    八、使用说明：

    1．1-3脚为输入端子，并联到被测回路中，6脚接+B，9脚接–B，8脚接地，10脚为输出端，7脚为调整端。

    2．当输入电压自0～额定值变化时，10-8间输出0～5V，并呈线性对应关系。

    3．7-10间并接一个电容，可补偿相移。一般电容量可选0.033μF，可将相移补偿到≤15’。

    4．7-10间并接一电阻时，可改变输出电压。如果并接的电阻值为R，则输入额定电压时，输出电压为：

    九、注意事项：

    1．8脚一定要接地，否则会影响精度；

    2．若想将交流输出信号变成直流信号，需用“绝对值整流”办法来实现。否则由于二极管管压降的存在，会破坏线性对应关系；

    3．提高加到6、9脚的工作电源电压，可扩大测量范围；反之会缩小测量范围；

    4．如果您要的输入输出参数与本型号不符，可按您的要求订做。
