边拆边学 | 拆个华为电源R4850G2

创四方 2019/07/05

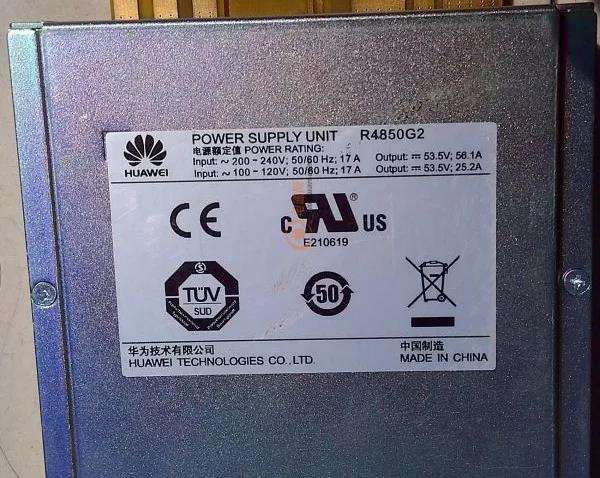

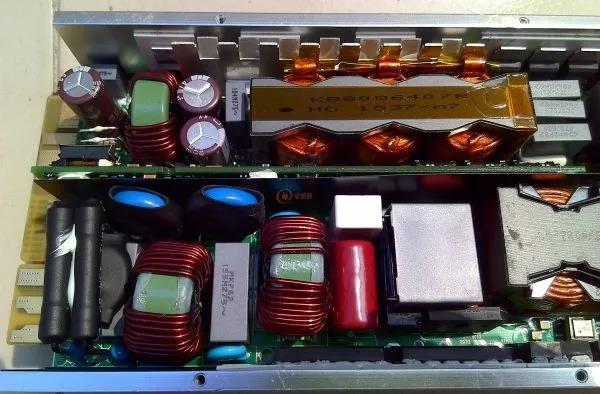

话不多说,直接上图!电源R4850G2,具体参数如下:

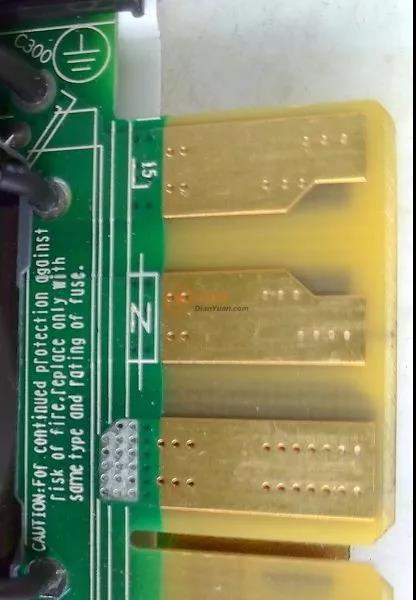

下图:第一个脚标了L应该是相线,第二个脚是N接零线,第三个脚应该是接地。

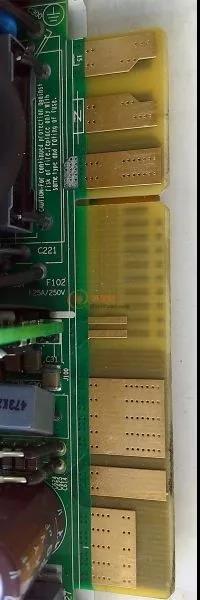

直流电压输出和启动控制是哪几个端子呢?纳闷,这种引脚能输出50A?

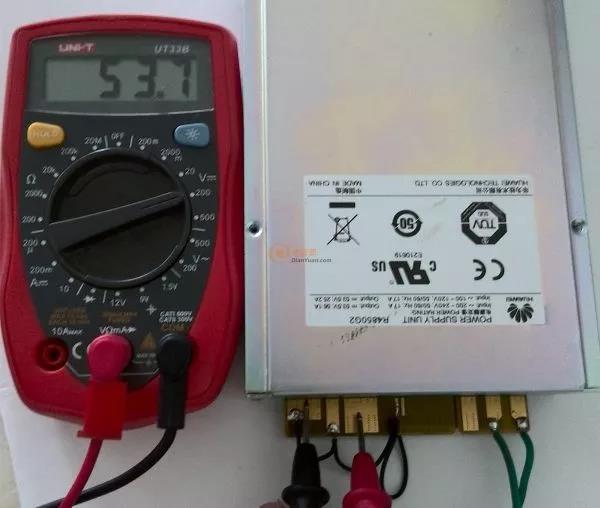

短接了几根线,电源启动了,挺高兴。

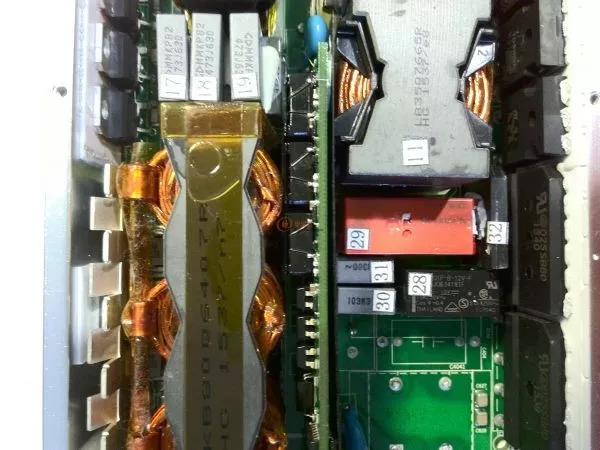

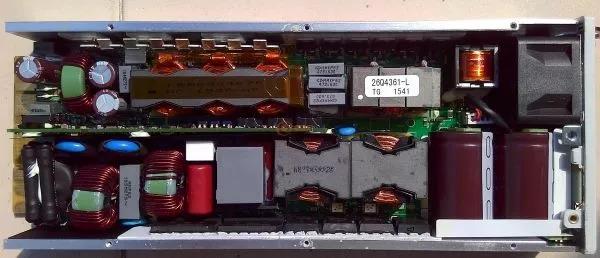

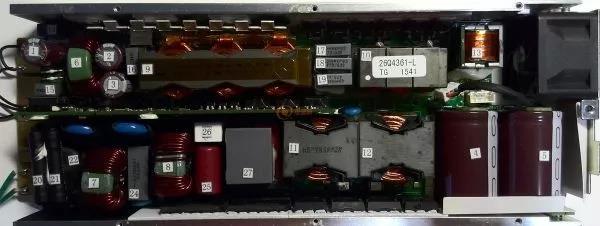

主回路元件已编好号码,准备把元件焊下来,再画一张原理图。

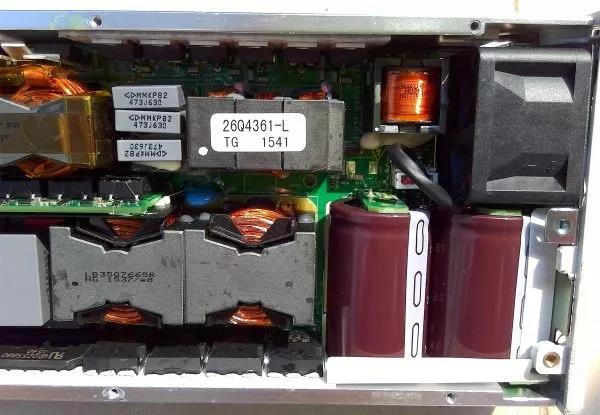

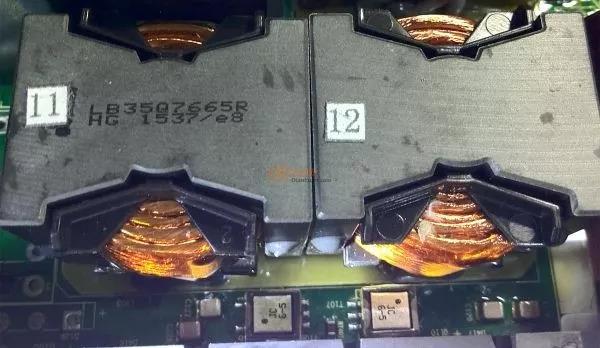

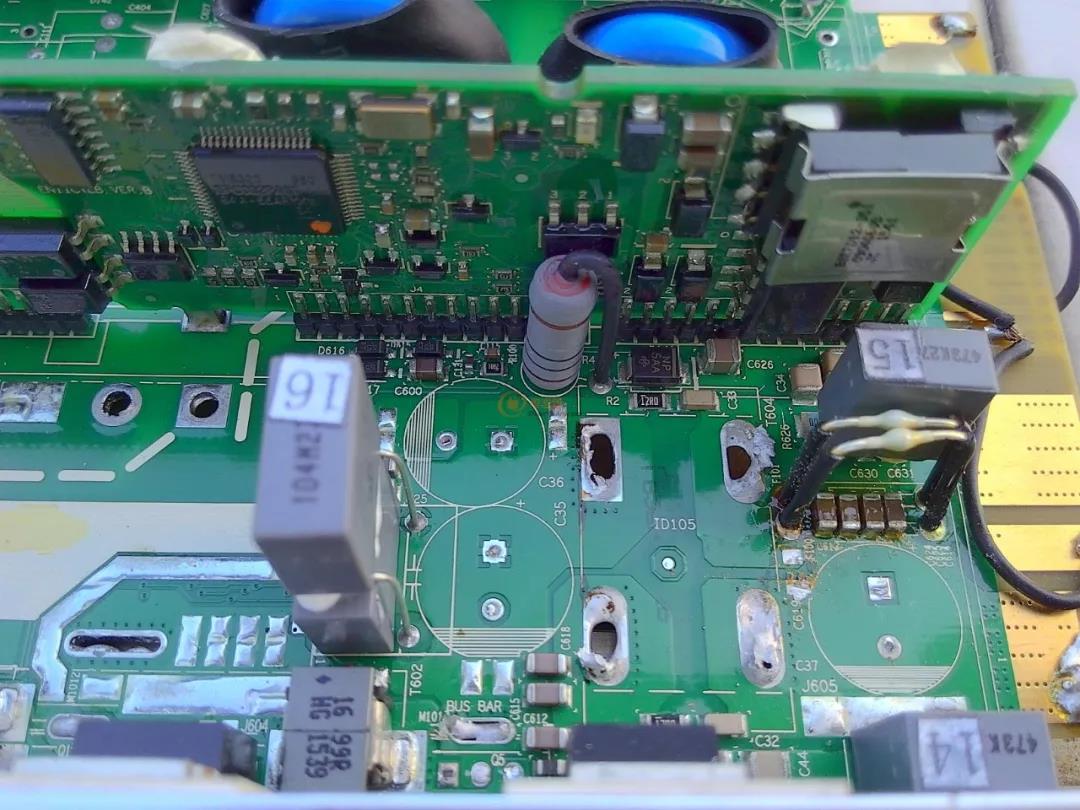

已拆下这么多元件,右边两个磁芯难拆,谁有好办法。

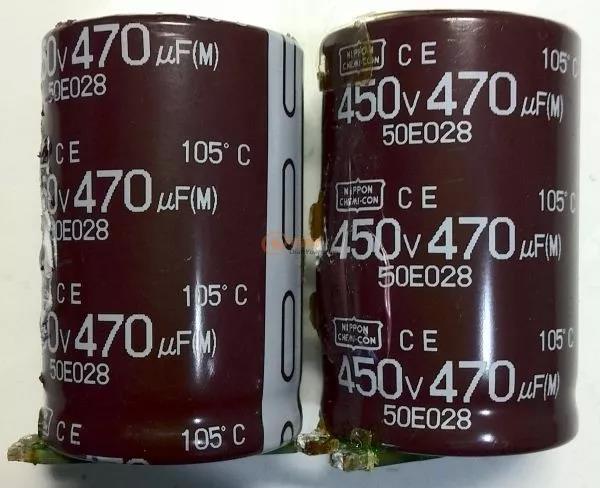

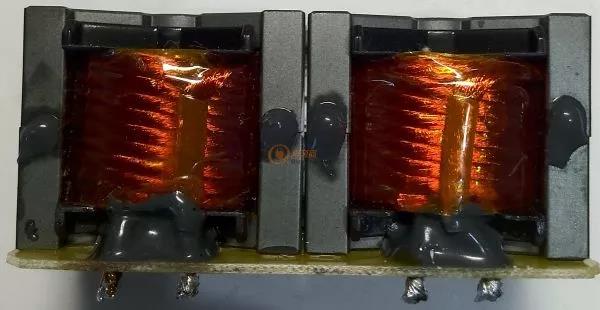

两个磁芯是装在一块板上的。


这是磁芯线圈的焊点

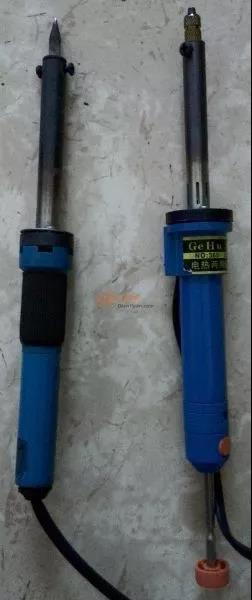

使用的工具,左边是50电烙铁,右边是30W吸锡器。磁芯线圈是由多股细漆包线绕制,孔中的焊锡难以全部吸出。谁有好办法,或有什么好工具。

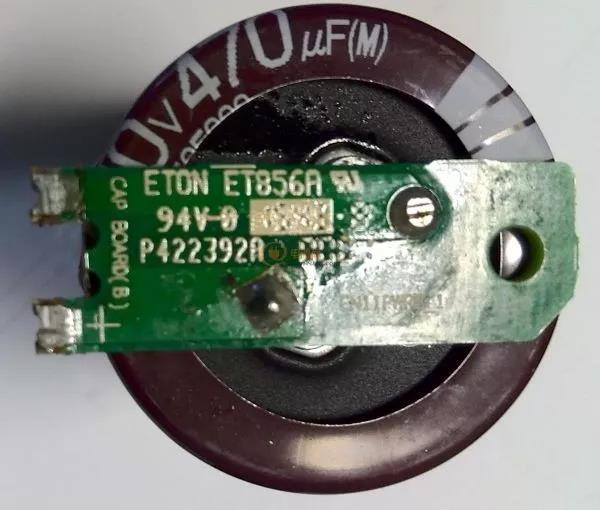

元件下面还有元件!

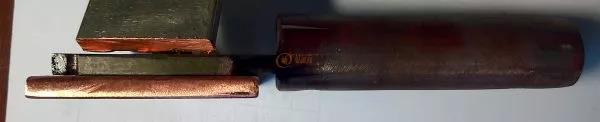

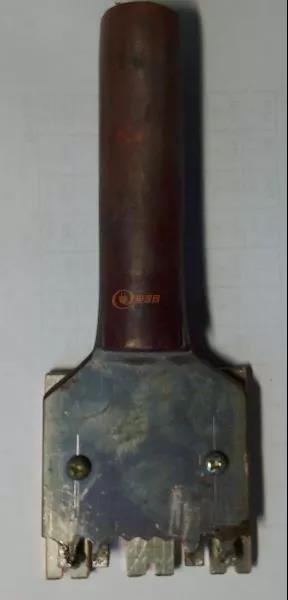

用铜排自造的工具


右侧塞在烙铁芯中的圆柱是由多块紫铜拼起来的:


磁芯两边不知是用什么胶粘的,是环氧吗?

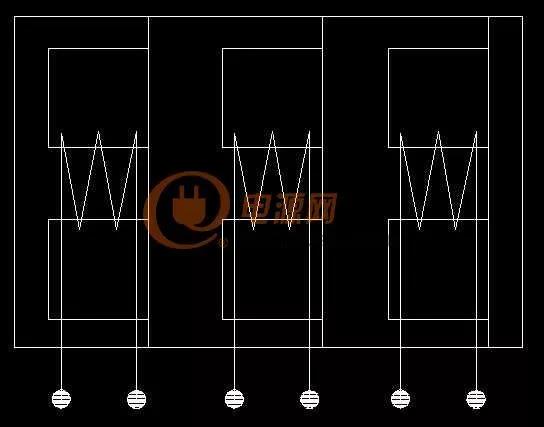

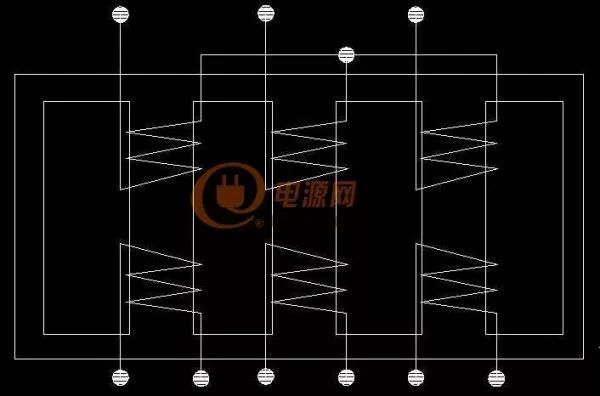

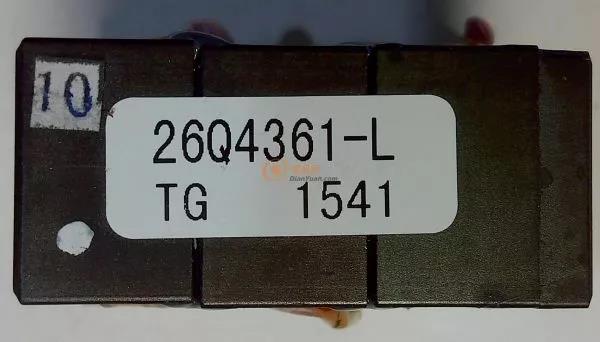

三相变压器原理图:

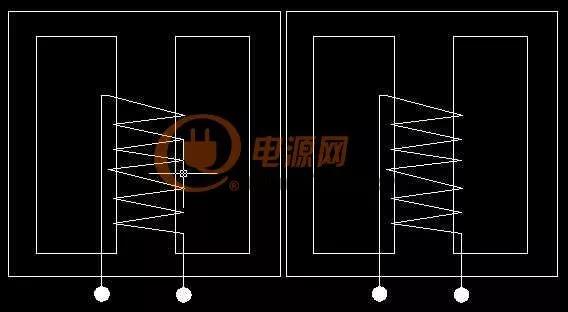

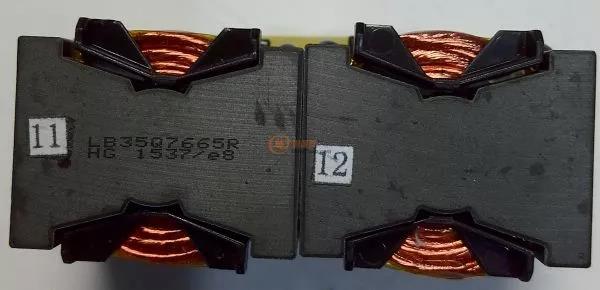

下面这个不像是变压器,是单独两个线圈, 安装在一起了:

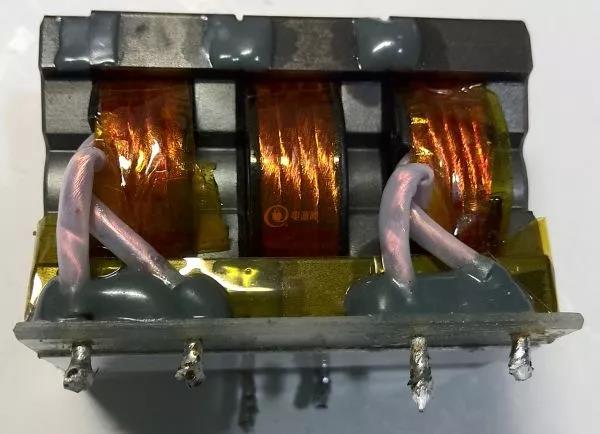

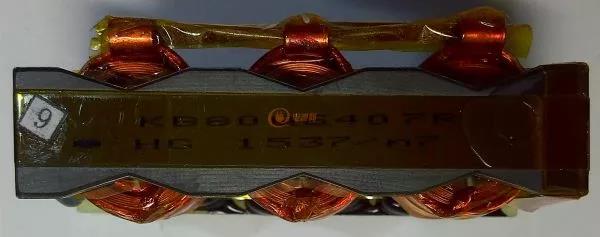

3个线圈同一个磁芯。这种结构起什么作用?

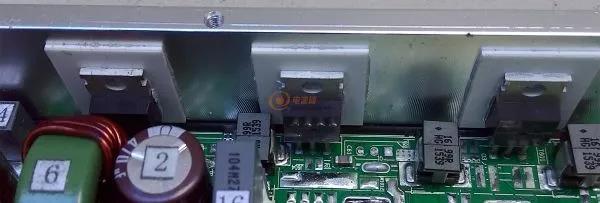

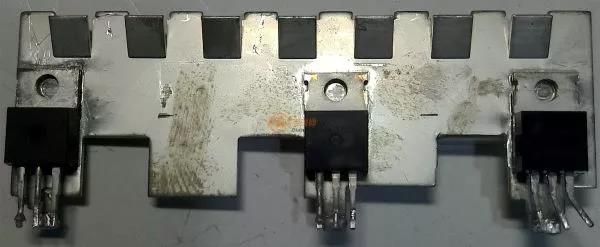

左边一个元件型号020N08N5,右边两个元件的型号是1F38BC。mos管用焊锡焊在底板上的。

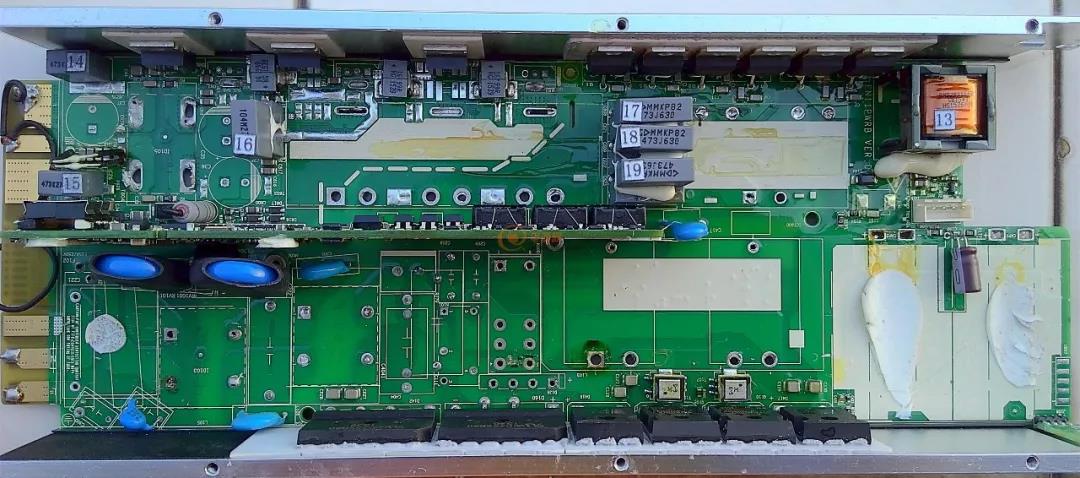

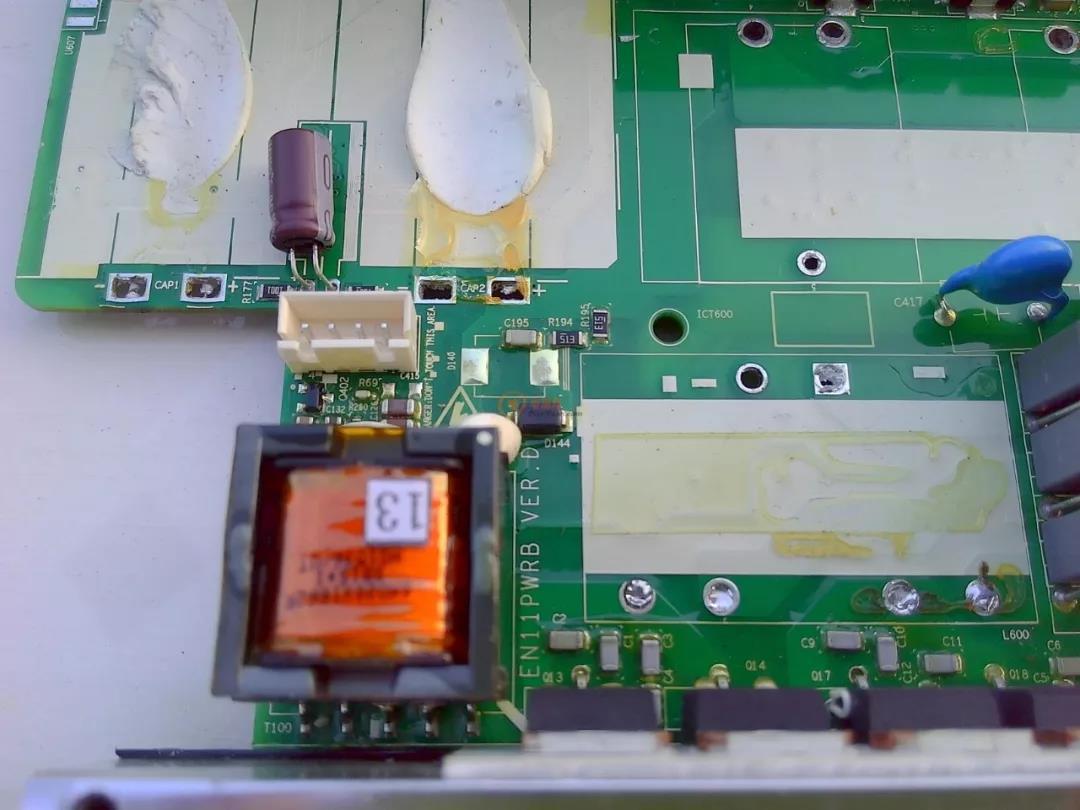

电路板:

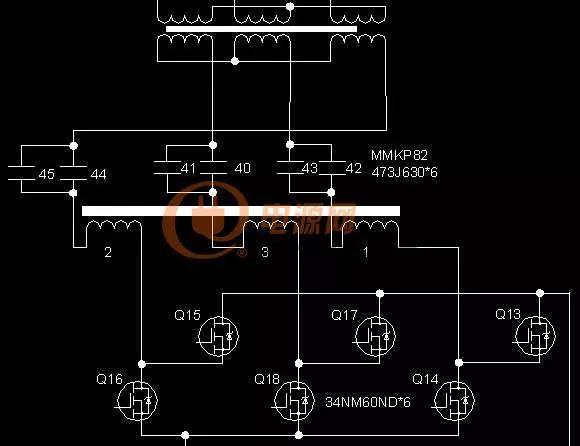

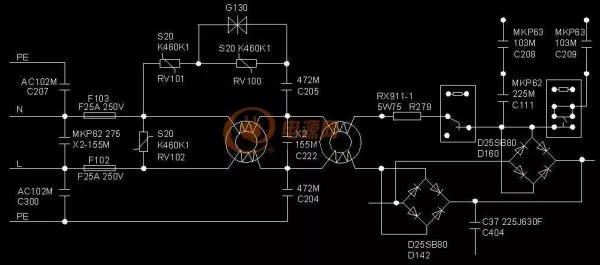

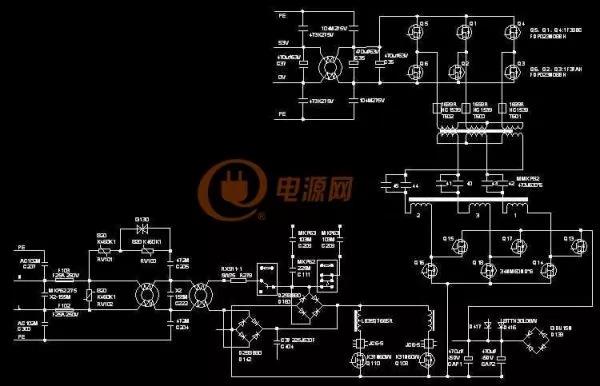

画了一小部分的原理图:画了一小部分的原理图:




下面一张图的三相变压器和上面一张3相变压器是同一个3相变压器。

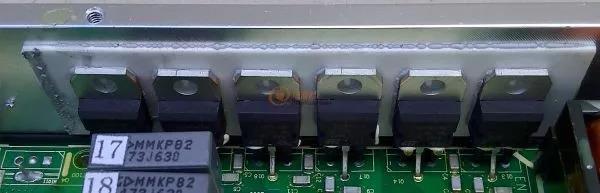

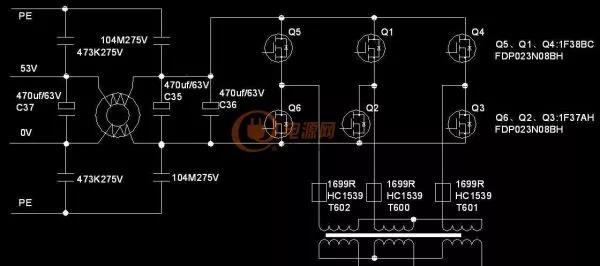

下面6个MOS管和上面6个mos管是相同的:

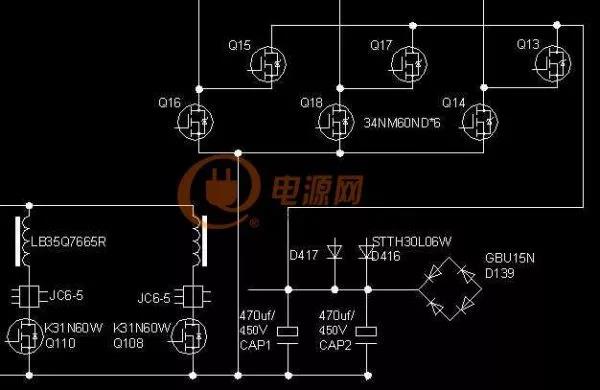

下面一张图的右侧和上一张图的左边连:

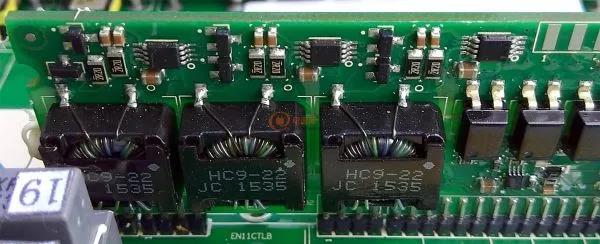

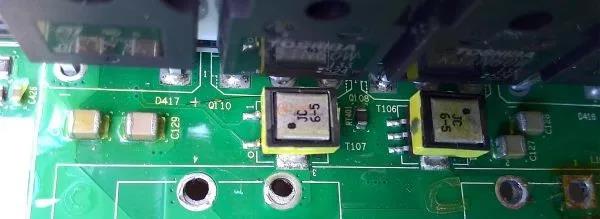

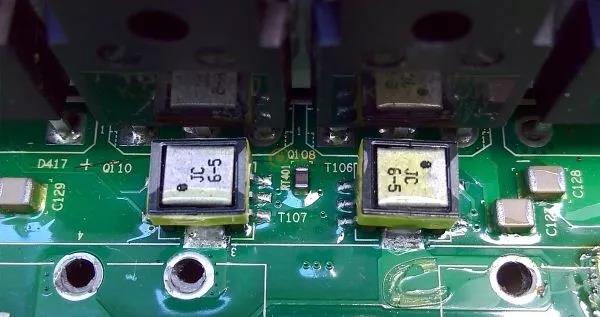

JC6-5线圈和它连接,它起什么作用:




这些管子是用什么胶水粘的:

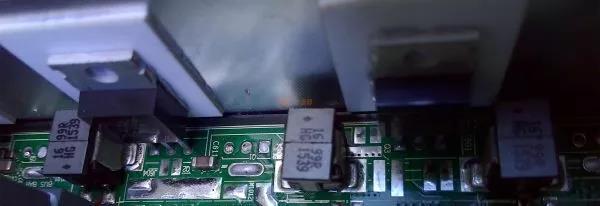

中间小方块也是通大电流的,是什么东西呢。
