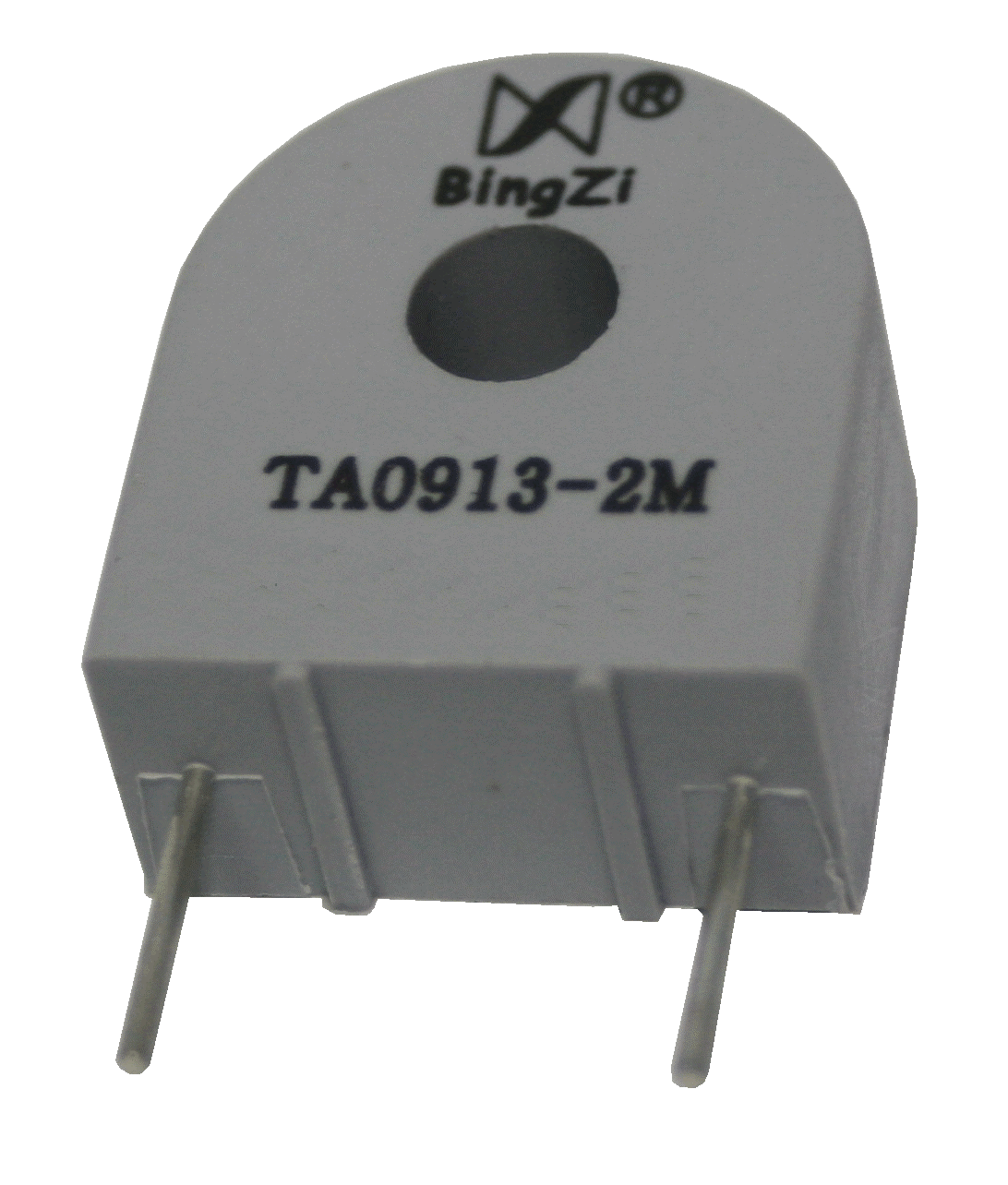

TA0913系列立式穿芯微型精密交流电流互感器
TA0913系列立式穿芯微型精密交流电流互感器
特点:
1.立式穿芯,印刷线路板直接焊接安装;
2.体积小巧,精度高,外形美观;
3.全封闭,机械和耐环境性能好,电压隔离能力强。
TA0913系列标准产品通用技术参数:

  一、特点

    1.立式穿芯,印刷线路板直接焊接安装;

    2.体积小巧,精度高,外形美观;

    3.全封闭,机械和耐环境性能好,电压隔离能力强。



    二、使用环境条件:

    1.环境温度:-55℃~+85℃

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:20Hz~20kHz



    四、绝缘耐热等级:B(130℃)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ

    2.抗电强度:可承受工频6kV50Hz /1分钟;

    3.阻燃性:符合UL94-V0级。



    六、外形图、安装尺寸(图一)及线圈图(图二)











    七、典型应用及性能参数:

    1.用电阻法直接获得采样电压时(图三所示)性能参数见表一;

    2.用IC法获行采样电压时(图四所示)性能参数见表二


     表一

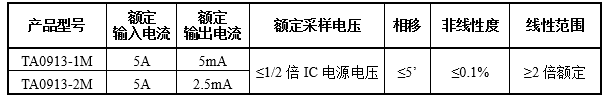

    表二


    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
