TA1005系列母线内置式微型精密交流电流互感器
TA1005系列母线内置式微型精密交流电流互感器
特点:
1.输入线圈为内置式,印刷线路板直接焊接安装,外形美观;
2.体积小,精度高;全封闭,机械和耐环境性好,电压隔离能力强、安全可靠。
TA1005系列标准产品通用技术参数:

    一、特点:

    1.输入线圈为内置式,印刷线路板直接焊接安装,外形美观;

    2.体积小,精度高;全封闭,机械和耐环境性好,电压隔离能力强、安全可靠。



    二、使用环境条件:

    1.环境温度:-55~+85℃;

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:20Hz~20kHz



    四、绝缘耐热等级:B(130)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ;

    2.抗电强度:可承受工频2kV50Hz /1分钟;

    3.阻燃性:符合UL94-V0级。



    六、外形图、安装尺寸线圈图:


    七、典型应用及性能参数:

    1.用电阻法直接获得采样电压时(图一)性能参数见表一;

    2.用IC法获得采样电压时(图二)性能参数见表二;


    表一:

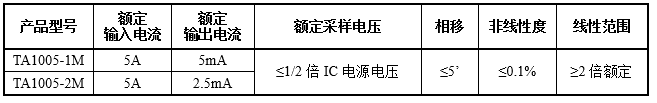

    表二:


    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
