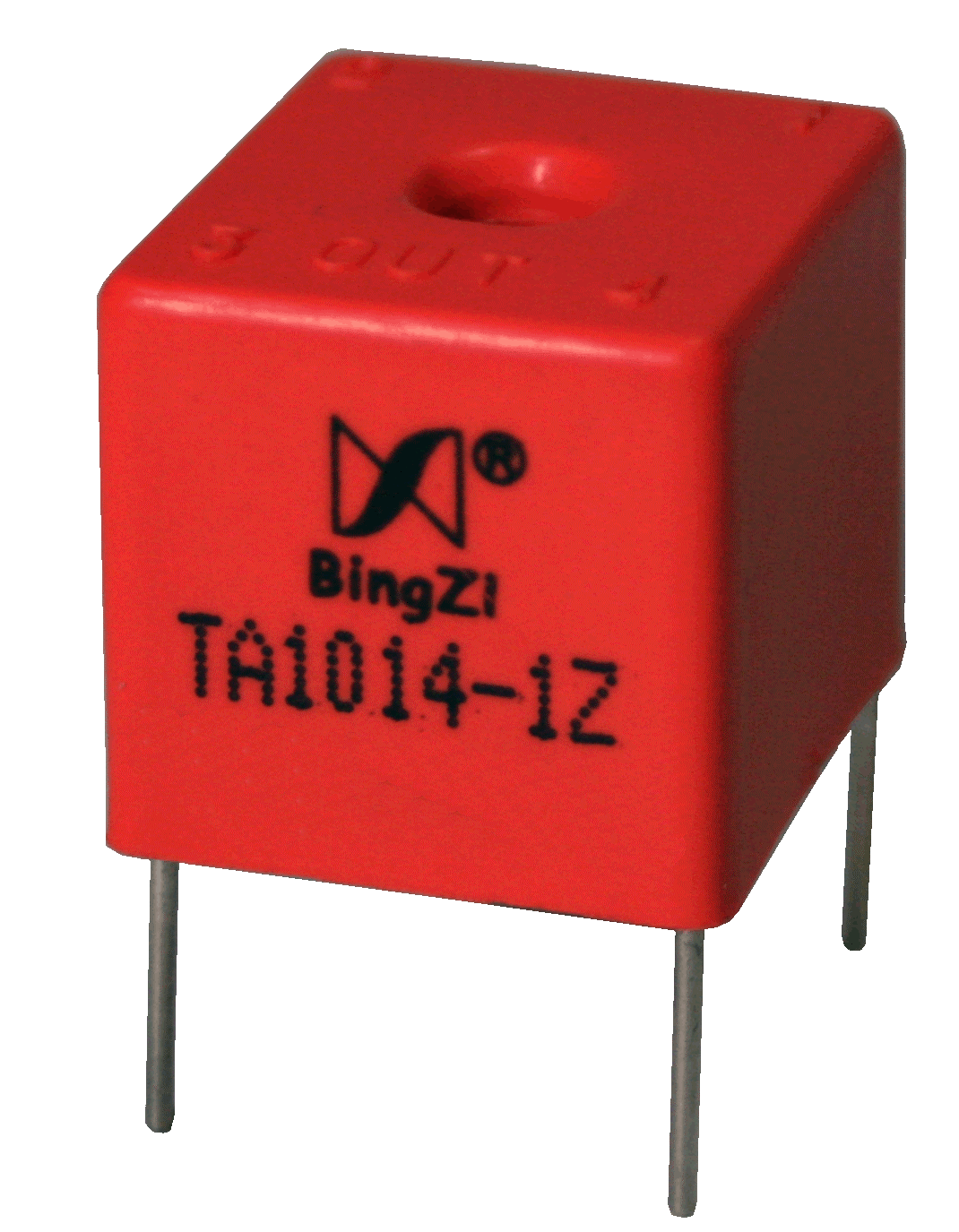

一、特点：

    1．卧式穿芯印刷线路板直接焊接安装、外形美观；

    2．体积小，精度高；全封闭，机械和耐环境性好，电压隔离能力强，安全可靠。

    二、使用环境条件：

    1．环境温度：-55℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~20kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频6kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级。

    六、外形图、安装尺寸和线圈图：

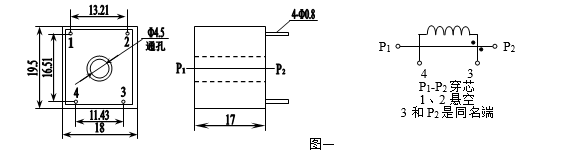

    1．TA1014-xZ(输出绕组引脚间距窄)见图一。

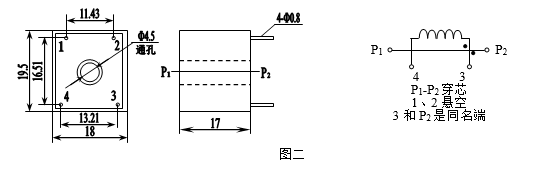

    2．TA1014-xK(输出绕组引脚间距宽)见图二。

    七、典型应用及性能参数：

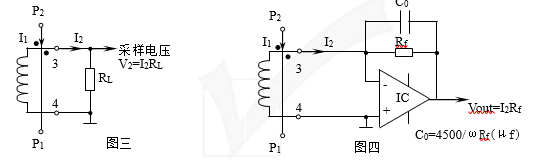

    1．用电阻法直接获得采样电压时(图三所示)性能参数见表一；

    2．用IC法获行采样电压时(图四所示)性能参数见表二；

    表一：

    表二：

    八、注意事项：

    1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

    2．电流互感器次级电路不允许开路，所以请不要装熔断器。
