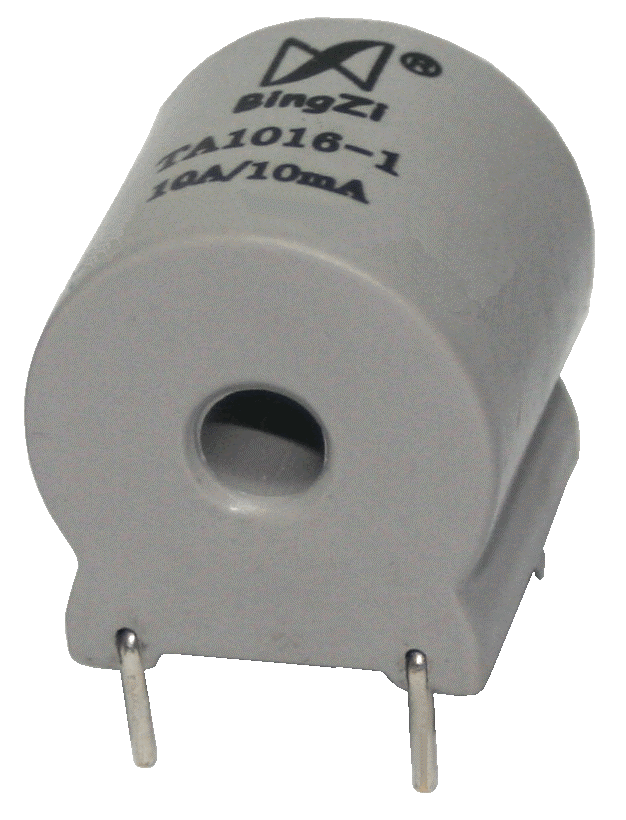

TA1016系列立式穿芯微型精密交流电流互感器
TA1016系列立式穿芯微型精密交流电流互感器
特点:
1.立式穿芯印刷线路板直接焊接安装、外形美观;
2.体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。
TA1016系列标准产品通用技术参数:

    一、特点:

    1.立式穿芯印刷线路板直接焊接安装、外形美观;

    2.体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。



    二、使用环境条件:

    1.环境温度:-55~+85℃;

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:20Hz~20kHz



    四、绝缘耐热等级:B(130)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ;

    2.抗电强度:可承受工频6kV50Hz /1分钟;

    3.阻燃性:符合UL94-V0级。

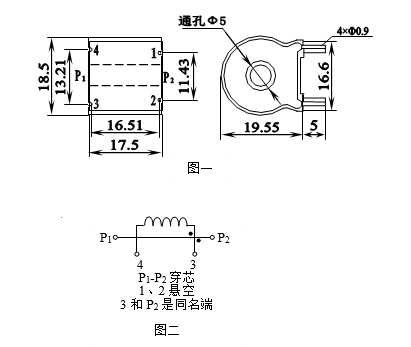

    六、外形图、安装尺寸(图一)及线圈图(图二)


    七、典型应用及性能参数:

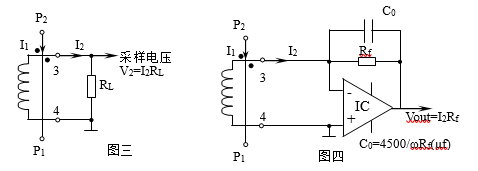

    1.用电阻法直接获得采样电压时(如图三所示);性能参数见表一;

    2.用IC法获得采样电压时(如图四所示)性能参数见表二;

    表一:

产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

RL

额定

采样电压

相移

非线性度

线性范围

TA1016-1

10A

10mA

50Ω

0.5V

≤20’

≤0.2%

≥1.5倍额定

TA1016-1M

10A

10mA

62.5Ω

0.625V

≤25’

≤0.25%

TA1016-2

5A

2.5mA

400Ω

1V

≤20’

≤0.2%

≥2倍额定

TA1016-2M

5A

2.5mA

500Ω

1.25V

≤25’

≤0.25%



    表二:

产品型号

额定

输入电流

额定

输出电流

额定采样电压

相移

非线性度

线性范围

TA1016-1

10A

10mA

≤1/2IC电源电压

≤5’

≤0.1%

≥2倍额定

TA1016-1M

10A

10mA

TA1016-2

5A

2.5mA

TA1016-2M

5A

2.5mA

    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
