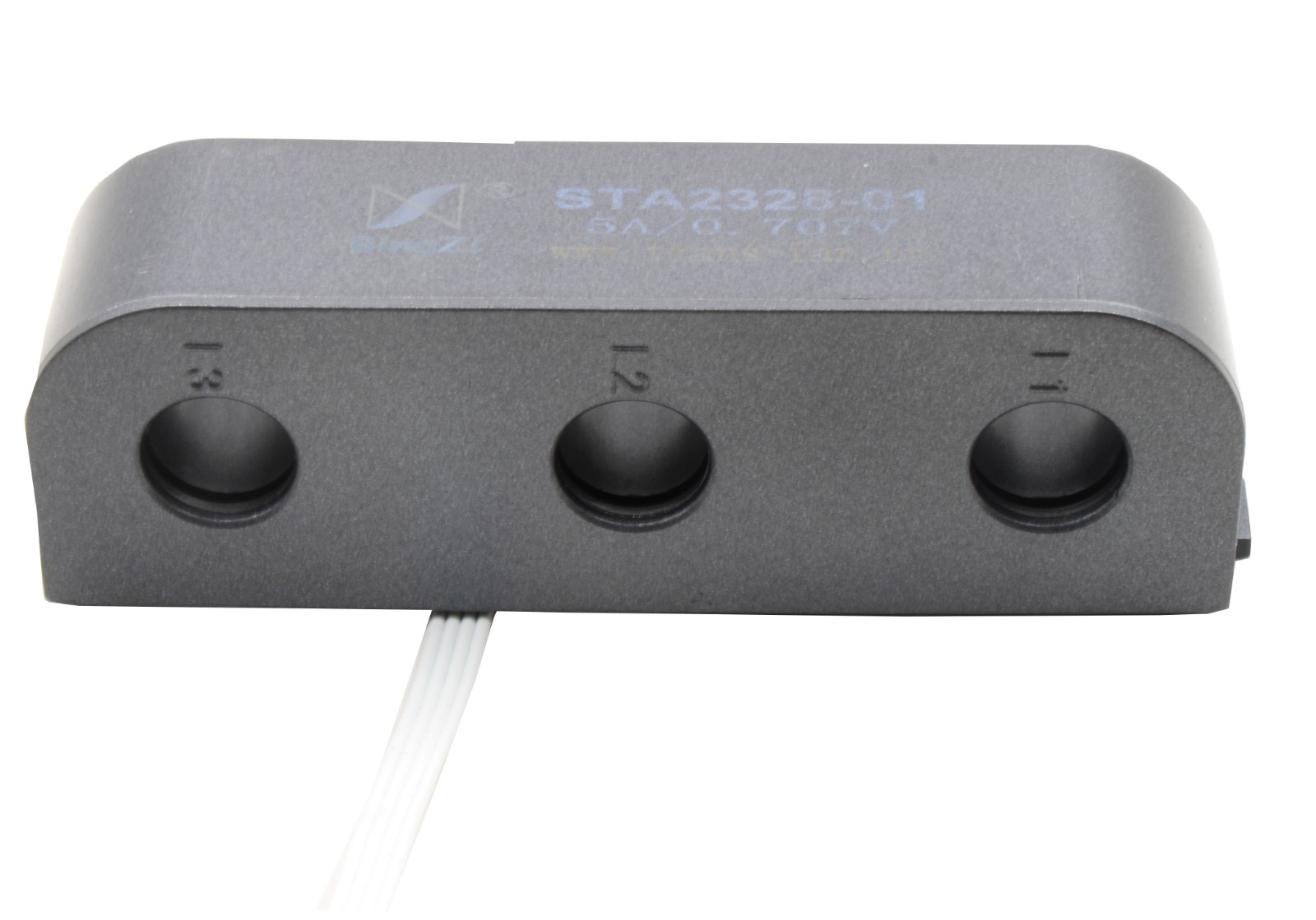

STA2328系列立式穿芯三相电流变换器
STA2328系列立式穿芯三相电流变换器
一、特点:
1.立式穿芯,安装方便;
2.采用标准端子排引出,接线方便;
3.环氧固定,抗震能力强,外形美观。
STA2328系列标准产品通用技术参数:

一、特点:

1.立式穿芯,安装方便;

2.采用标准端子排引出,接线方便;

3.环氧固定,抗震能力强,外形美观。



二、使用环境条件:

1.环境温度:-55℃~+85℃

2.相对湿度:温度为40℃时不大于90%

3.大气压力:860~1060mbar(约为650~800mmHg)



三、工作频率范围20Hz~1kHz



四、绝缘耐热等级:B级。



五、安全特性:

1.绝缘电阻:常态时大于1000MΩ

2.抗电强度:可承受工频3000V/1分钟;

3.阻燃性:符合UL94-Vo级。

4.过载特性:输入5倍额定电流,互感器可以长期工作;

             输入10倍额定电流,互感器可以工作十分钟。



六、外形图、安装尺寸和线圈图

1.外形及安装尺寸见图一


                  图一


2.线圈图见图二


              图二


七、性能参数:

按图三所示应用时性能参数见下表:

产品型号

额定

输入电流

额定

输出电压

非线性度

STA2328-01

5A

0.707V

≤0.5%

STA2328-02

10A

STA2328-03

30A

STA2328-04

50A
