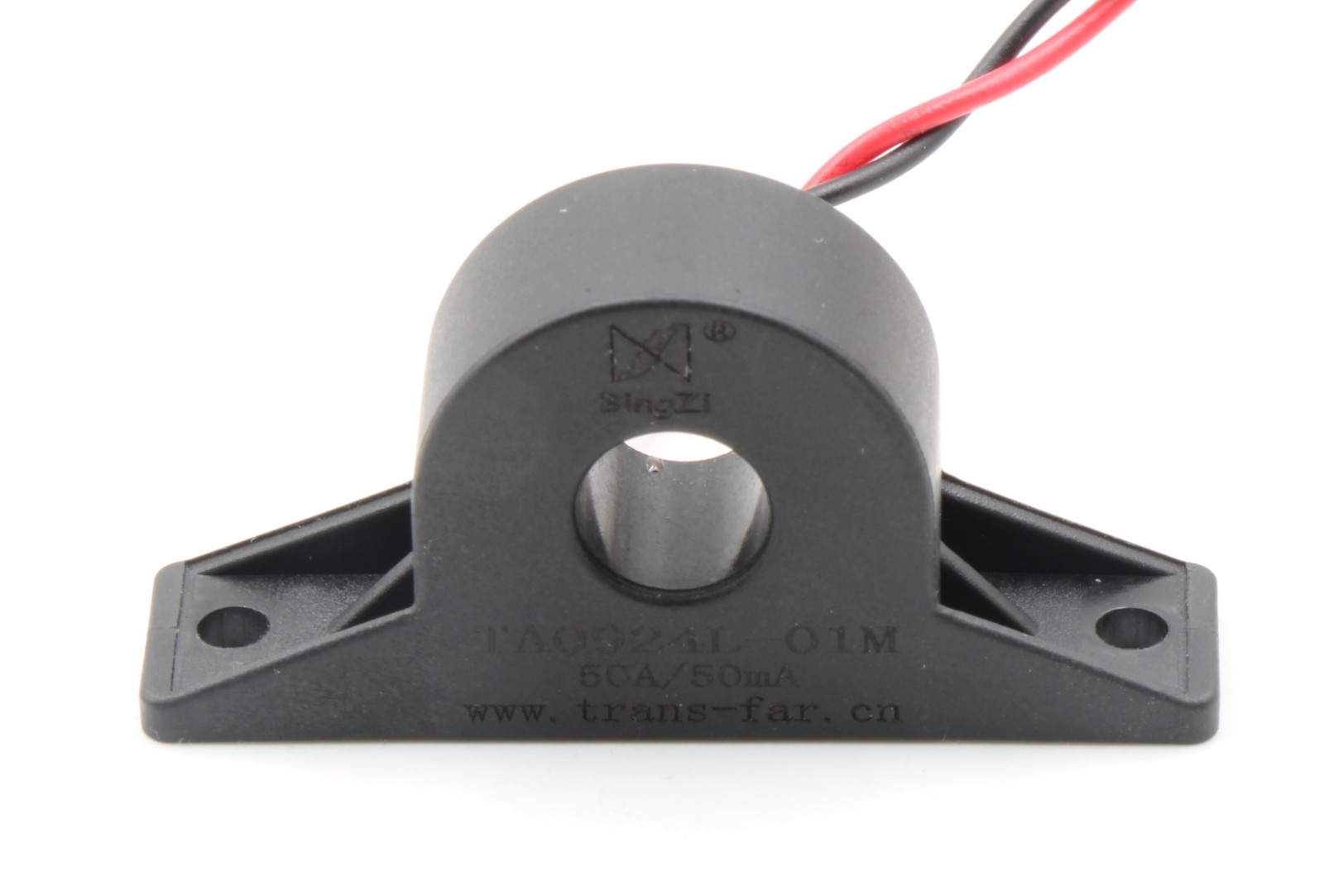

TA0924L系列立式穿芯交流电流互感器
TA0924L系列立式穿芯交流电流互感器
一、特点:
1.卧式穿芯,印刷线路板直接焊接安装;
2.体积小,精度高,外形美观;
3.全封闭,机械和耐环境性能好,电压隔离能力强。
TA0924L系列标准产品通用技术参数:

一、特点

1.卧式穿芯,印刷线路板直接焊接安装;

2.体积小,精度高,外形美观;

3.全封闭,机械和耐环境性能好,电压隔离能力强。



二、使用环境条件

1.环境温度:-55~+85

2.相对湿度:温度为40时不大于90%


3.大气压力:860~1060mbar(约为650~800mmHg)



三、工作频率范围  2kHz~20kHz



四、绝缘耐热等级:B(130)



五、安全特性:

1.绝缘电阻:常态时大于1000MΩ

2.抗电强度:可承受工频6000V50Hz /1分钟;

3.阻燃性:符合UL94-Vo级。

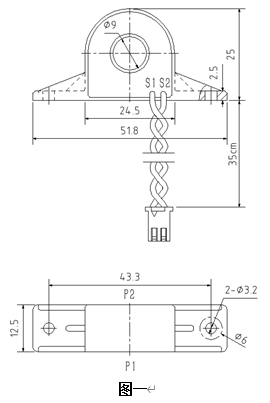

六、外形图、安装尺寸见右上图一









七、线圈图见下图二


 2.png 3.png





八、典型应用及性能参数:

用电阻法直接获得采样电压时(如右上图三所示)性能参数见表一;

表一

产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

额定

采样电压

相移

非线性度

线性范围

耐压

(kV)

TA0924L-01M

50A

25mA

100Ω

2.5V

≤20’

≤0.2%

≥2倍额定

≥6

TA0924L-02M

50A

50mA

25Ω

1.25V

≤25’





九、注意事项:

1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态。

2.电流互感器次级电路不允许开路,所以请不要装熔断器。
