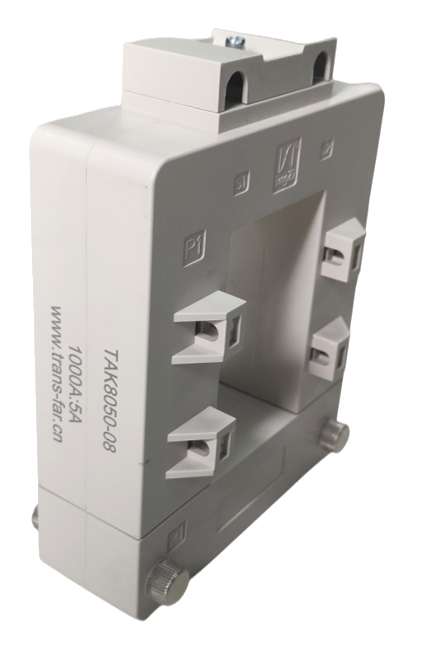

一、特点：

1．立式穿芯，安装方式灵活；

2．可配用多种型式的母线，如扁排式、圆形母线或电缆线；

3．输出端子为螺丝紧固压线式标准端子，便于在工程现场接线；

4．开合式结构，塑壳封闭，外形美观。

二、使用环境条件：

1．环境温度：-55℃~+85℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：50Hz~400Hz。

四、绝缘耐热等级：B级(130℃)。

五、安全特性

1．绝缘电阻：常态时大于1000MΩ；

2．抗电强度：可承受工频6000V50Hz/1分钟；

3．阻燃性：符合UL94-Vo级。

六、外形图、安装尺寸和线圈图：

1．外形图、安装尺寸见图一

                                                                                     图一

2．线圈图见右图二

● 说明：每只产品配套供给固定母线螺丝八个、螺母八个、绝缘帽八个，安装说明见下。

3．安装说明见图三

● 母线固定：将 M5螺母(随产品配套供应)放入凹槽中按下图所示，用M5螺钉将互感器固定在母线上。

          图三

七、典型应用及性能参数：

按图四所示应用时性能参数见表一：

表一:

● 说明：

a．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移。

b．若用户需要的变流比与上述不同，可按用户要求订制。

八、注意事项：

1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

2．电流互感器次级回路在工作时不允许开路，所以请不要装熔断器。
