北京创四方电子集团股份有限公司

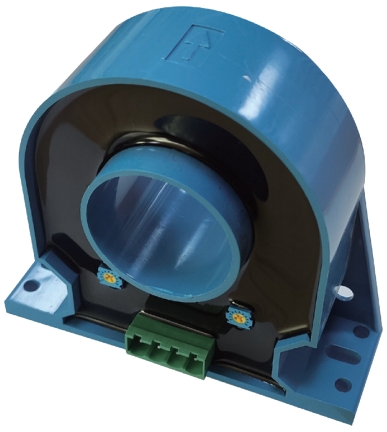

一、特点
1．采用立式穿芯方式接线端子引出；
2．外形小巧、美观；
3．用于测量交流、直流、脉动电流；
4．采用全封闭结构，高隔离耐压；
5．高机械强度，耐高温、高湿环境；
6．开环霍尔效应原理，响应速度快。
二、使用环境条件
1．工作环境温度：-40℃～+85℃；
2．存储环境温度：-40℃～+85℃；
3．相对湿度：温度为40℃时≤90%，无结露；
4．大气压力：860~1060mbar (约为650～800mmHg)。
三、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频4000V/1分钟；
3．阻燃性：符合UL94-V0级标准；
4．绝缘耐热等级：A级(105℃)。

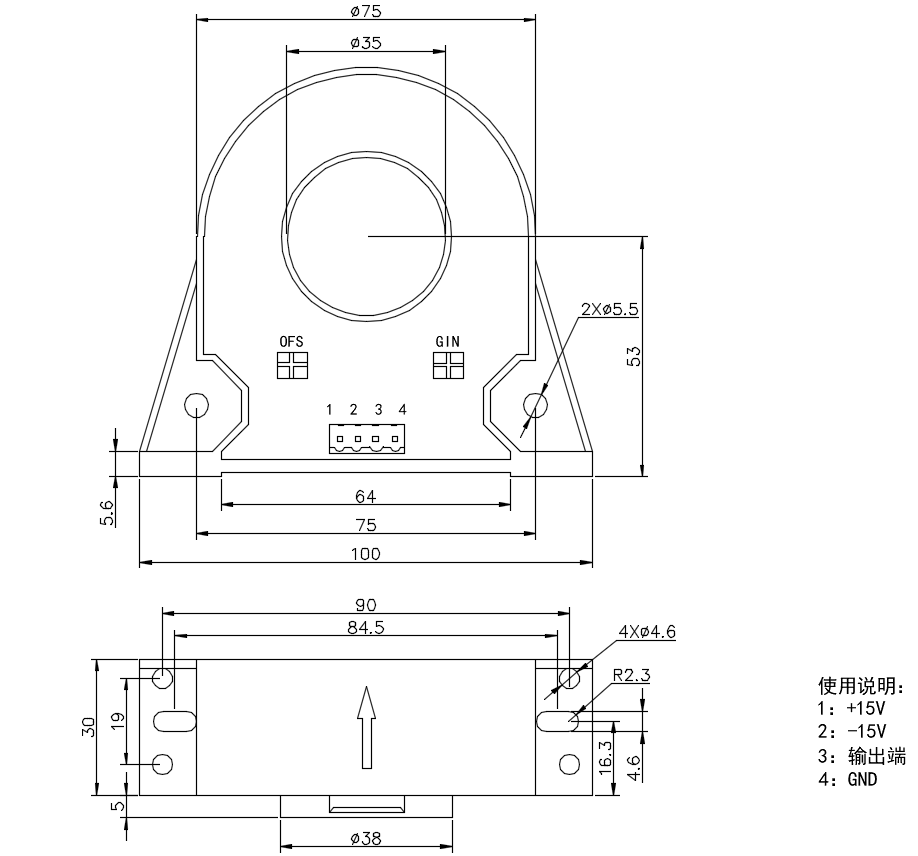

四、外形图及安装尺寸：如下图所示(单位: mm)
五、性能参数
型号 技术参数 | HS35-300A-C | HS35-500A-C | HS35-800A -C | HS35-1000A-C | HS35-1500A-C | HS35-2000A-C |
额定输入电流 IPN | 300A | 500A | 800A | 1000A | 1500A | 2000A |
测量范围 IPM | 0~±600A | 0~±1000A | 0~±1600A | 0~±2000A | 0~±3000A | 0~±3000A |
额定输出电压 VSN | ±4V | |||||
工作电压 | ±15V DC(±5%) | |||||
消耗电流 | 25mA | |||||
精度 | <±1%（@Ta=25℃） | |||||
线性度 | <±1%（@Ta=25℃） | |||||
零点失调电压 | <±20mV（@Ip=0 Ta=25℃） | |||||
磁滞误差 | <±10mV（@Ip=0 Ta=25℃） | |||||
响应时间 | <10μs | |||||
负载电阻 | ≥10kΩ | |||||
绝缘耐压 | 3KV有效值/50Hz/1分钟 | |||||
温度漂移 | <±500ppm/℃（@Ta=-40~85℃） | |||||
六、使用说明和注意事项
1．为了在输出端获得正向输出电压，输入电流必须按箭头指示方向流动。
2．使用时先接好负载及接通工作电压(±15V)，然后再接通输入电流。
3．副边连接：
+：+15VDC
-：-15VDC
VO：输出端
GND：±15V电源相对零点
七、典型应用
● 直流变频调速，伺服电机
● 开关电源，不间断电源
● 逆变器电源
● 汽车电子
● 电焊机电源
