功能描述：

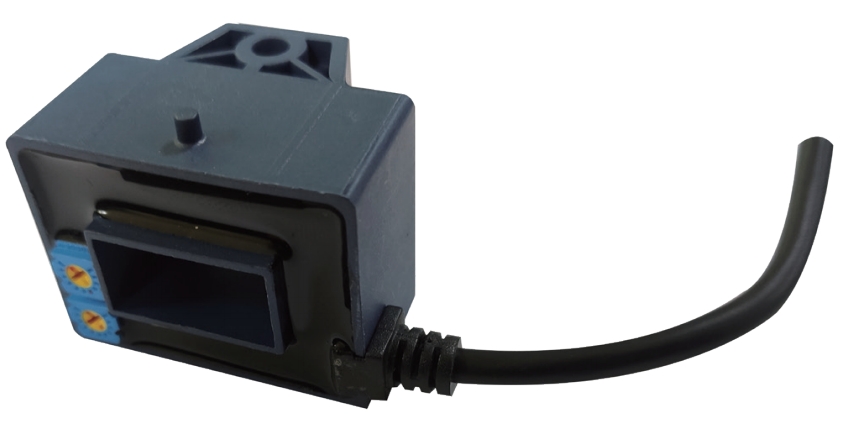

本系列传感器应用霍尔效应开环原理的电流传感器，能在隔离条件下对直流电流信号实现开关量输出，实现过流保护的功能。
◆ 开环霍尔原理；
◆ 开关量输出；
◆ 低功耗；
◆ 宽量程；
◆ 无插入损耗
◆ 原材料符合UL 94-V0
应用领域
◆ 变频器
◆ 不间断电源 (UPS)
◆ 开关电源 (SMPS)
◆ 电焊机电源
型号列表：
产品型号 | |
型号 | 原边电流IPN (A) |
KS29-10A-L | 10±5% (DC) |
KS29-20A-L | 20±5% (DC) |
KS29-30A-L | 30±5% (DC) |
KS29-100A-L | 100±5% (DC) |
KS29-300A-L | 300±5% (DC) |
KS29-500A-L | 500±5% (DC) |
参数表：
参数 | 符号 | 单位 | 数值 | 测试条件 |
电气参数 | ||||
供电电压(±5%)(1) | VC | V | +12~+24 | |
消耗电流 | IC | mA | <20 | |
输出电流Isn | Isn | mA | 100(max) | |
输出形式 | - | - | NPN常闭 | |
输出低电平 | VOL | V | ≤0.4(Isn=100mA) | |
输出高电平 | VOH | V | ≥VC-0.5 | |
性能参数 | ||||
动作回差 | IR | IPN | 10% | |
温度影响 | IOT | IPN | <10% | |
响应时间 | tr | µS | <10 | |
绝缘电压 | Vd | - | 在原边与副边电路之间2.5KV有效值/50HZ/1分钟 | |
通用性参数 | ||||
工作环境温度 | TA | ℃ | -25~+85 | |
存储环境温度 | TS | ℃ | -40~+100 | |
重量（约） | m | g | 54 | |
使用说明：
（1）传感器箭头方向为电流正方向。
（2）错误的接线可能导致传感器损坏。
（3）具有瞬态干扰抑制功能，防止误操作。
（4）可按用户需求定制不同保护电流和输出形式的传感器。
（5）晶体管输出，响应快，低功耗，可驱动小型继电器。
（6）在没有特殊说明的情况下，按照NPN常闭输出型供货，即传感器无电流通过时输出低电平。
机械尺寸：
注意：
传感器使用必须遵循 IEC61010-1 标准。 传感器必须按照使用说明要求安放在符合应用标准和安全要求的电子或电气设备中。
注意，小心电击。
传感器工作时，某些部位可能会承受危险电压（如原边母排、电源），忽视这些将导致损坏和严重危险。 传感器是内置式设备，在安装完毕后其导电部分一定要保证不被外界触及。必要时可加装保护壳或屏蔽罩。 主电源必须能被断开。
