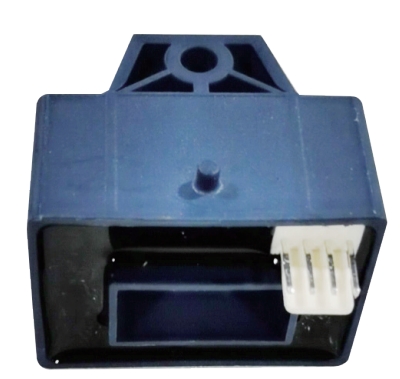

HS19GR-A/2V-C系列电流传感器
HS19GR-A/2V-C系列电流传感器
HS19GR-A/2V-C系列电流传感器
HS19GR-A/2V-C系列标准产品通用技术参数:

功能描述



本系列传感器的原边与副边之间是绝缘的,用于直流、交流和脉冲电流的测量





开环霍尔ASIC原理

原边与副边隔离;

低功耗;

宽量程;

无插入损耗

原材料符合UL 94-V0





应用领域



电机控制器

不间断电源 (UPS)

直流电机驱动的静止式变流器

开关电源 (SMPS)

电焊机电源





型号列表




产品型号

型号

额定输入电流IPN (A)

测量范围 IPM (A)

HS19GR-50A/2V-C

50

±50

HS19GR-100A/2V-C

100

±100

HS19GR-200A/2V-C

200

±200

HS19GR-300A/2V-C

300

±300

HS19GR-400A/2V-C

400

±400

HS19GR-500A/2V-C

500

±500

HS19GR-600A/2V-C

600

±600






HS19GR-50A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-50


50


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


40



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-100A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-100


100


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


20



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-200A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-200


200


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


10



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-300A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-300


300


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


6.666



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-400A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-400


400


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


5



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-500A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-500


500


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


4



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








HS19GR-600A/2V-C参数表

参数

符号

单位

最小值

典型值

最大值

备注

电气参数

原边电流测量范围

IPM

A

-600


600


供电电压

VC

V

4.75

5.0

5.25


输出电压

VOUT

V

2.5±2V

@VC=5V

基准输出电压

VREF

V

2.490

2.5

2.510


零点输出电压

VQOV

V

VREF±0.015

@VC=5且 IP=0A

理论增益

Gth

mV/A


3.333



电流消耗

IC

mA

-

6.5

11


负载电阻

RL

5

-

不限

@VOUT to GND

负载电容

C2

nF

-

1

10


电源滤波电容

C1

µF

-

-

-


性能参数

增益误差

ƐG

%

-1


1


增益误差的温度漂移

TCG

%/

-0.025


0.025

@TA -40~105

零点误差

VOE

mV


±15


@VC=5VIP=0A

零点误差的温度漂移

TCVOE

mV/

-0.1


0.1

@TA -40~105

磁失调电压

VOM

mV


±5


@TA=25@VC=5V after±IP

非线性误差

ƐL

% of IPN

-0.5


0.5

不包含零点 VOE

响应时间

tr

µs


3

5


频带(-3dB)

BW

kHz


DC~240



输出噪声

Vno pp

mV


40


@DC to 20MHZ

通用性参数

工作环境温度

TA

-40….+105


存储环境温度

TS

-40….+125


重量

m

g

approx 55








注意



(1) 待测电流的频率需限制在传感器频带范围内,否则会引起磁芯及芯片过热;



(2) 错误的接线方式可能会损坏传感器



绝缘特性



参数

符号

单位

数值

备注

交流隔离耐压测试有效值 @ 50Hz,1min

UD

KV

3


冲击耐受电压1.2/50uS

UW

KV

6


外壳材料

-

-

UL94-V0

PBT+GF30

相对耐漏电起痕指数

CTI

-

-


爬电距离

dCP

mm

7.08


电气间隙

dCI

mm

6.23






最大限值



参数

符号

单位

数值

供电电压

VC

V

6.5

输出电流(输出对地短路)

Iout

mA

45

静电放电-接触放电

VESD

V

-






机械尺寸






注意



图片02.png图片01.png传感器使用必须遵循 IEC61010-1 标准。 传感器必须按照使用说明要求安放在符合应用标准和安全要求的电子或电气设备中。



 注意,



传感器工作时,某些部位可能会承受危险电压(如原边母排、电源),忽视这些将导致损坏和严重危险。 传感器是内置式设备,在安装完毕后其导电部分一定要保证不被外界触及。必要时可加装保护壳或屏蔽罩。 主电源必须能被断开。
