TA4555系列卧式穿芯圆形交流电流互感器
TA4555系列卧式穿芯圆形交流电流互感器
特点:
1.直接固定在3×40扁排式母线上;
2.全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。
TA4555系列标准产品通用技术参数:

  一、特点:

    1.直接固定在3×40扁排式母线上;

    2.全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。



    二、使用环境条件:

    1.环境温度:-55℃~+55℃

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:20Hz~1kHz



    四、绝缘耐热等级:B(130℃)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ

    2.抗电强度:可承受工频6kVHz/1分钟;

    3.阻燃性:符合UL94-V0级。



  六、外形图、安装尺寸及线圈图

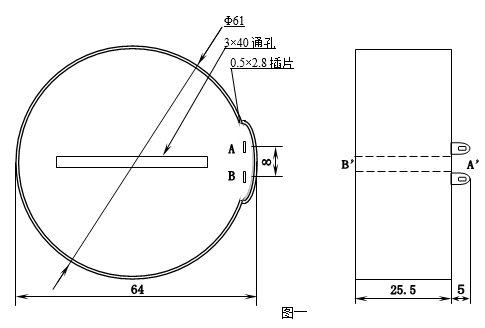

  1外形图、安装尺寸见图一:


  2线圈图见图二


 七、典型应用及性能参数:

 图三所示应用性能参数见下表。


产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

额定

采样电压

相移

非线性度

线性范围

TA4555-01

200A

200mA

20Ω

4V

≤30’

≤0.5%

≥3倍额定

TA4555-02

200A

100mA

80Ω

8V

≤30’

≤0.5%

    说明:

    a.实际应用中,采样电阻应小于或等于上表给出的额定值,这样会改善非线性度和相移;

    b.若用户需要的变流比与上述不同,可按用户要求订制。



    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
