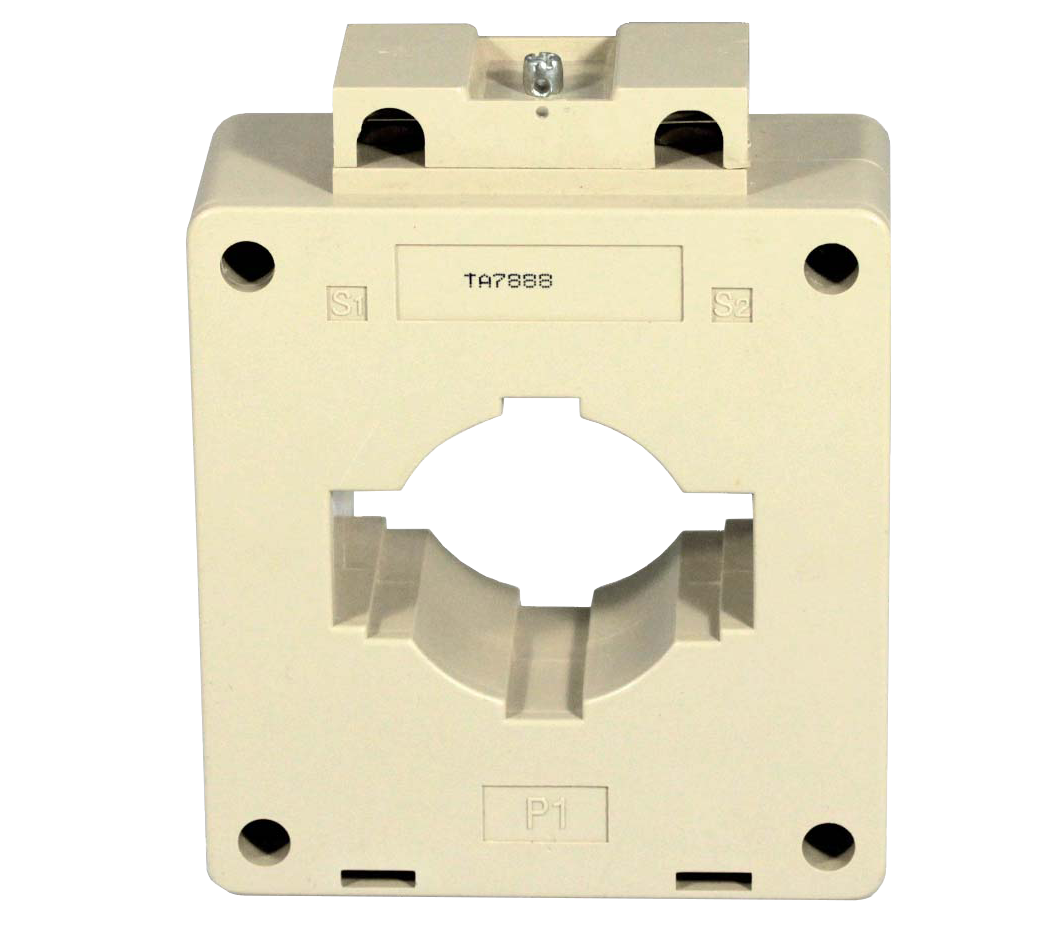

TA7888系列立式穿芯盒式交流电流互感器
TA7888系列立式穿芯盒式交流电流互感器
特点:
1.立式穿芯,安装方式灵活,既可固定于母线上,又可固定在底板上;
2.可配用多种型式的母线,如扁排式、圆形母线或电缆线;
3.输出端子为螺丝紧固压线式标准端子,便于在工程现场接线;
4.盒式结构,塑壳封闭,外形美观。
TA7888系列标准产品通用技术参数:

    一、特点:

    1.立式穿芯,安装方式灵活,既可固定于母线上,又可固定在底板上;

    2.可配用多种型式的母线,如扁排式、圆形母线或电缆线;

    3.输出端子为螺丝紧固压线式标准端子,便于在工程现场接线;

    4.盒式结构,塑壳封闭,外形美观。



    二、使用环境条件:

    1.环境温度:-55~+85℃;

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:20Hz~1kHz



    四、绝缘耐热等级:B(130)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ

    2.抗电强度:可承受工频4kV50Hz/1分钟;

    3.阻燃性:符合UL94-V0级。



    六、外形图、安装尺寸和线圈图:

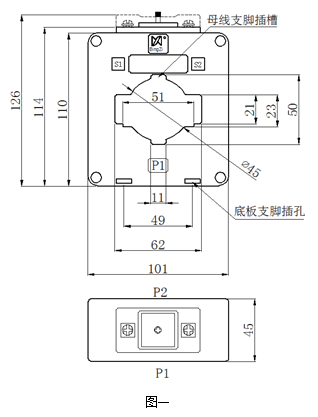

    1.外形图、安装尺寸见图一:


2.线圈图见图二:


    ● 说明:每只产品配套供给两个底板支脚和一个母线支脚及固定母线螺丝,安装说明见下。

    3.安装说明:

    ● 往底板上固定时:

    取两只底板支脚(随产品配套供应)按图三所示插入互感器底部底板支脚插孔。安装孔中心距为57×32;支脚安装孔径为Φ5.0;可用M5螺钉将互感器固定在底板上。

    ● 往母线上固定时:

    将带M5孔的母线支脚(随产品配套供应)按图三所示插入互感器中部母线支脚插槽中,M5孔中心距为57 可用M5螺钉将互感器固定在母线上。


    七、典型应用及性能参数:

按图四所示应用时性能参数见下表。


产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

RL

额定

采样电压

相移

非线性度

线性范围

TA7888-1

500A

0.2A

50Ω

10V

≤30’

≤0.5%

3倍额定

TA7888-2

1000A

0.2A

100Ω

20V

≤30’

    说明:

    a.实际应用中,采样电阻应小于或等于上表给出的额定值,这样会改善非线性度和相移;

    b.若用户需要的变流比与上述不同,可按用户要求订制。



    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级回路在工作时不允许开路,所以请不要装熔断器。
