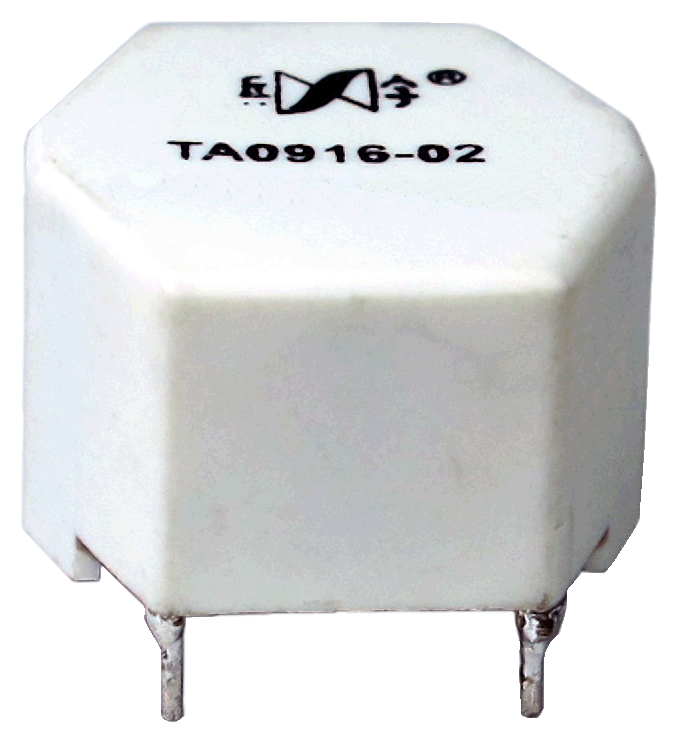

TA0916系列母线内置微型脉冲电流互感器
TA0916系列母线内置微型脉冲电流互感器
特点:
1.印刷线路板直接焊接安装、外形美观;
2.体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。
TA0916系列标准产品通用技术参数:

    一、特点:

    1.印刷线路板直接焊接安装、外形美观;

    2.体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。



    二、使用环境条件:

    1.环境温度:-55~+85

    2.相对湿度:温度为40时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:2kHz~100kHz



    四、绝缘耐热等级:B(130)



    五、安全特性:

    1.绝缘电阻:常态时大于1000MΩ

    2.抗电强度:可承受工频2.5kV50Hz /1分钟;

    3.阻燃性:符合UL94-V0级。



    六、外形图、安装尺寸线圈图:

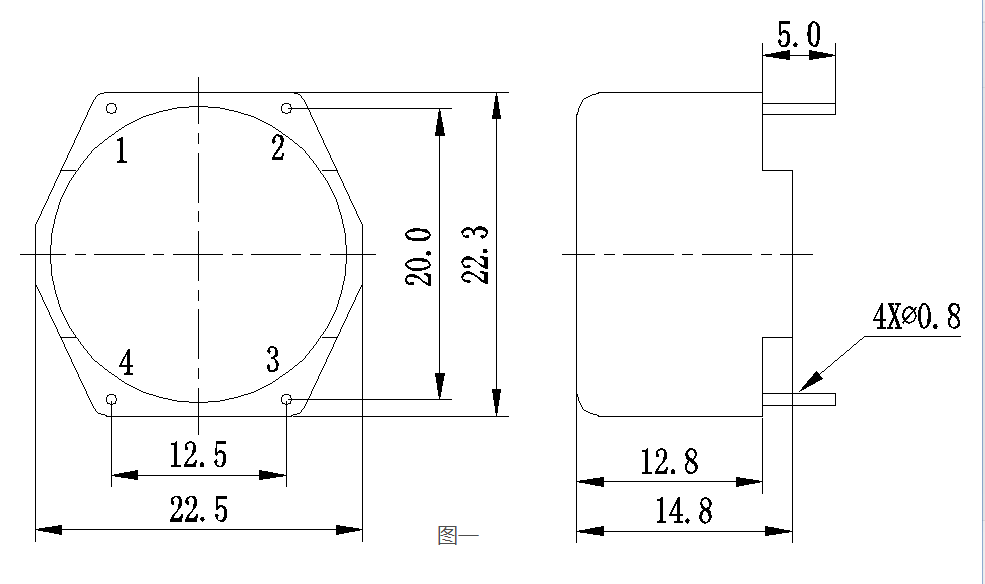

    1.外形图、安装尺寸见图一:


    2.线圈图见图二:


    七、典型应用及性能参数:

    用电阻法直接获得采样电压时(如图三所示),性能参数见下表。


产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

RL

额定

采样电压

非线性度

线性范围

TA0916-01

2A

4mA

1000Ω

4V

≤2%

≥1.5倍额定

TA0916-02

2A

2mA

4000Ω

8V

≤1.5%

≥2倍额定



    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
