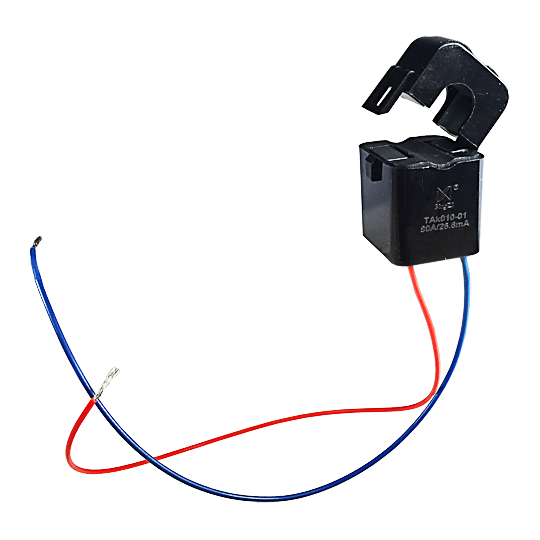

TAK010系列开合式交流电流互感器
TAK010系列开合式交流电流互感器
特点:
1.开合式,使用方便;
2.磁芯材料为铁氧体,常用于交流电机、照明设备、空压机等的电流测量、监控和保护。与国内外同类产品兼容。
TAK010系列标准产品通用技术参数:

    一、特点:

    1.开合式,使用方便;

    2.磁芯材料为铁氧体,常用于交流电机、照明设备、空压机等的电流测量、监控和保护。与国内外同类产品兼容。



    二、使用环境条件:

    1.使用温度:-20~+50℃;

    2.相对湿度:温度为40℃时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围:50Hz~200kHz



    四、绝缘耐热等级: B (130)



    五、安全特性:

    1.绝缘电阻:常态时大于100MΩ;

    2.抗电强度:可承受工频1kV/50Hz/1分钟;

    3.阻燃性:符合UL94-V0级;

    4.机械强度:开和次数不小于1000次。



    六、外形图、安装尺寸及线圈图:

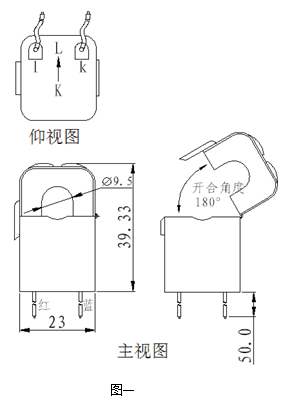

    1.外形图、安装尺寸见图一:


    2.线圈图见图二:


    七、典型应用及性能参数:

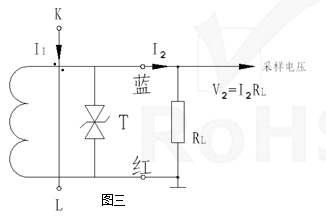

    按图三所示应用时性能参数见下表。


产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

(RL)

额定

采样电压

非线性度

线性范围

TAK010-01

80A

26.6mA

115Ω

3V

≤2%

1.5倍额定



    八、注意事项:

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级电路不允许开路,所以请不要装熔断器。
