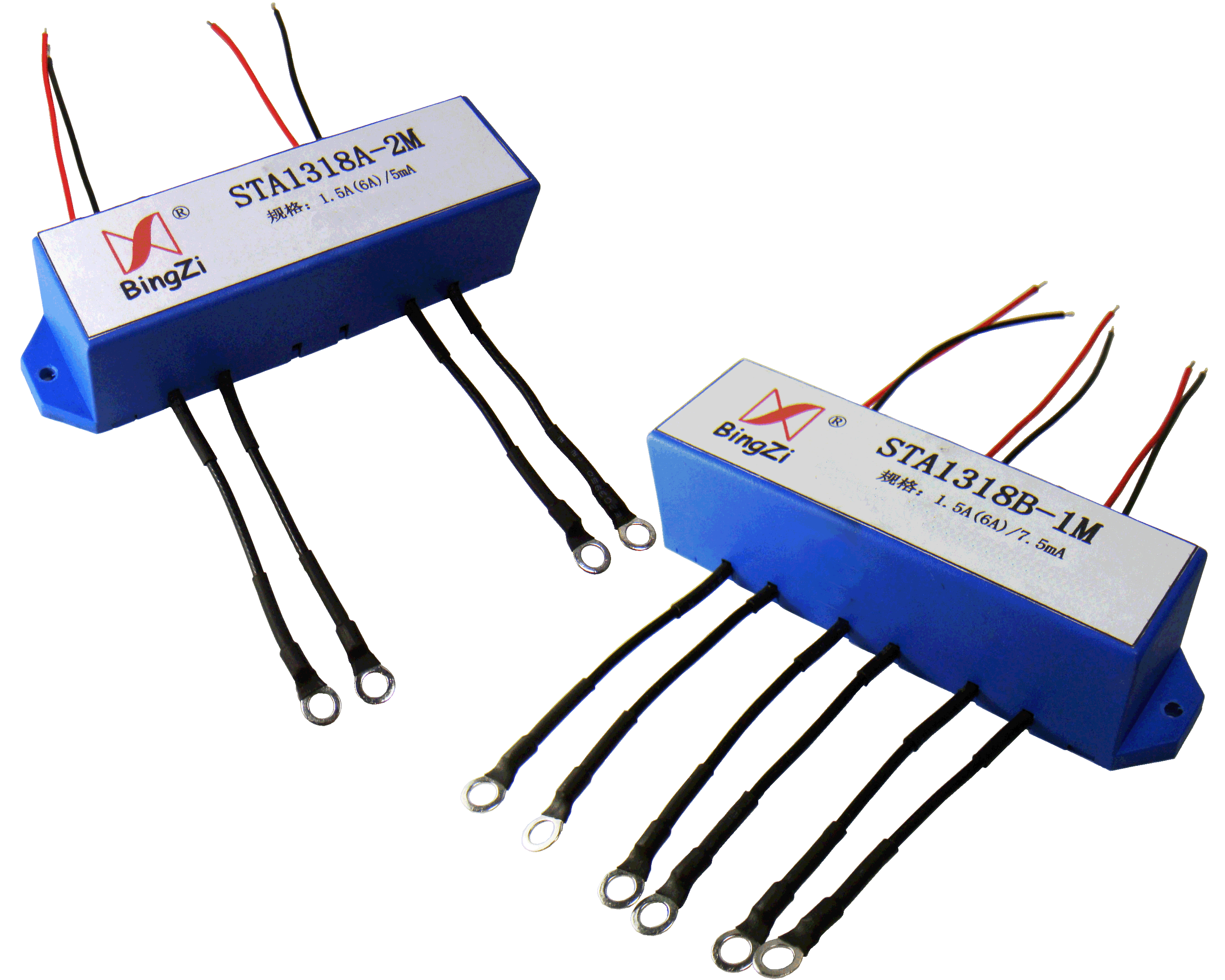

北京创四方电子集团股份有限公司
一、特点：
1．全封闭、耐环境性能好、绝缘隔离能力强，防潮抗震，外形美观；
2．电流互感器二次引线颜色不同便于区分同名端；
3．采用组合式互感器比采用同数量单体互感器更节省表内空间；
4．三相三线电路采用二位一体，三相四线电路采用三位一体。
二、使用环境条件：
1．环境温度：-55℃~+85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、工作频率范围：20Hz~20kHz。
四、绝缘耐热等级：B级(130℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频2.5kV/1分钟；
3．阻燃性：符合UL94-V0级。
六、外形图、安装尺寸和线圈图：

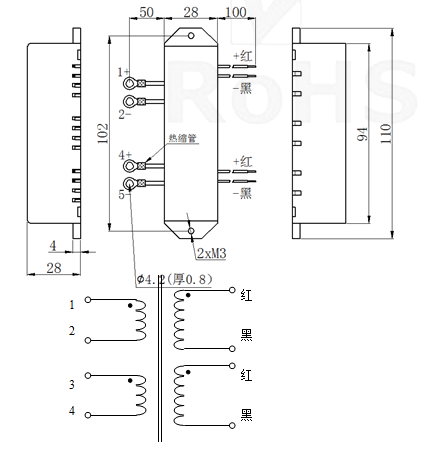

1．适用于三相三线(STA1318A)外形图、安装尺寸和线圈图：

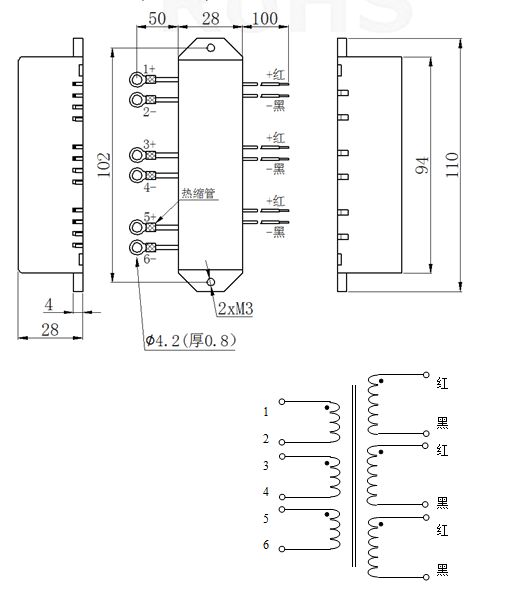

2．适用于三相四线(STA1318B)外形图、安装尺寸和线圈图：
● 说明：输入、输出引线的长短可以根据客户的要求特殊定做。
七、性能参数：
产品型号 | 额定 输入电流 | 额定 输出电流 | 最大 输入电流 | 额定 采样电阻 | 额定 采样电压 | 相移 | 非线性度 | 线性范围 |
STA1318A-1M (适用于三相三线) | 0.5A | 5mA | 2A | 5Ω | 25mV | ≤5’ | ≤0.1% | ≥3倍额定 |
10Ω | 50mV | ≤5’ | ≤0.1% | |||||
20Ω | 100mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% | |||||
STA1318A-2M (适用于三相三线) | 1.5A | 5mA | 6A | 5Ω | 25mV | ≤5’ | ≤0.1% | ≥3倍额定 |
10Ω | 50mV | ≤5’ | ≤0.1% | |||||
20Ω | 100mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% | |||||
STA1318B-1M (适用于三相四线) | 1.5A | 7.5 mA | 6A | 5Ω | 37.5mV | ≤5’ | ≤0.1% | ≥3倍额定 |
10Ω | 70mV | ≤5’ | ≤0.1% | |||||
20Ω | 150mV | ≤10’ | ≤0.2% | |||||
40Ω | 300mV | ≤10’ | ≤0.5% | |||||
STA1318B-2M (适用于三相四线) | 5A | 5mA | 20A | 5Ω | 25mV | ≤5’ | ≤0.1% | ≥3倍额定 |
10Ω | 50mV | ≤5’ | ≤0.1% | |||||
20Ω | 100mV | ≤10’ | ≤0.2% | |||||
40Ω | 200mV | ≤10’ | ≤0.5% |
● 说明：
a．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移；
b．若用户需要的变流比与上述不同，可按用户要求订制。
八、注意事项：
1．电流互感器初级应串联于被测电路中，次级应近似工作于短路状态；
2．电流互感器次级电路不允许开路，所以请不要在次级回路安装熔断器。
